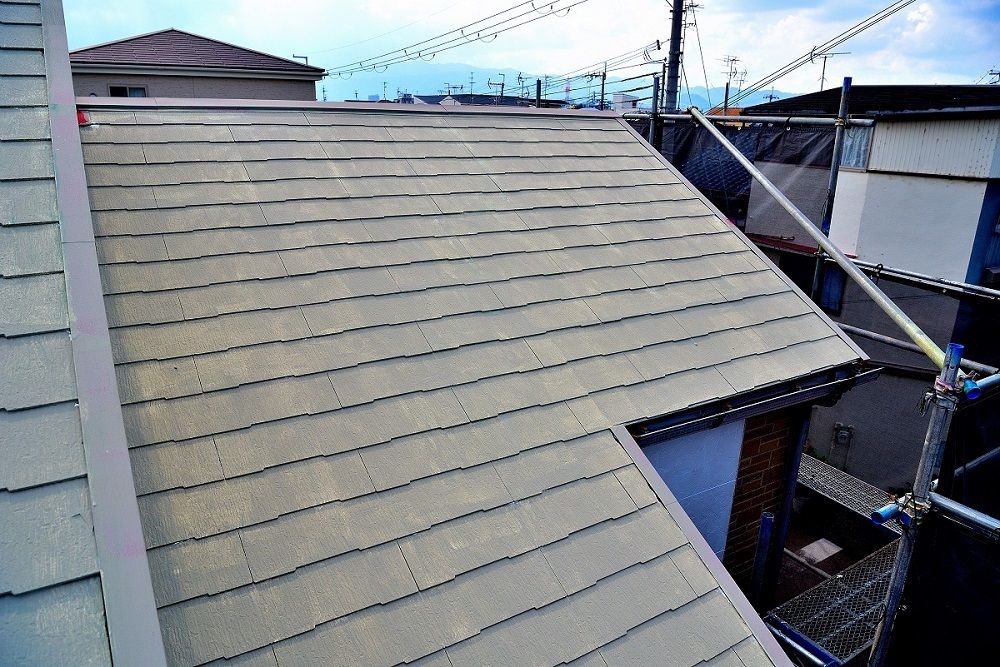

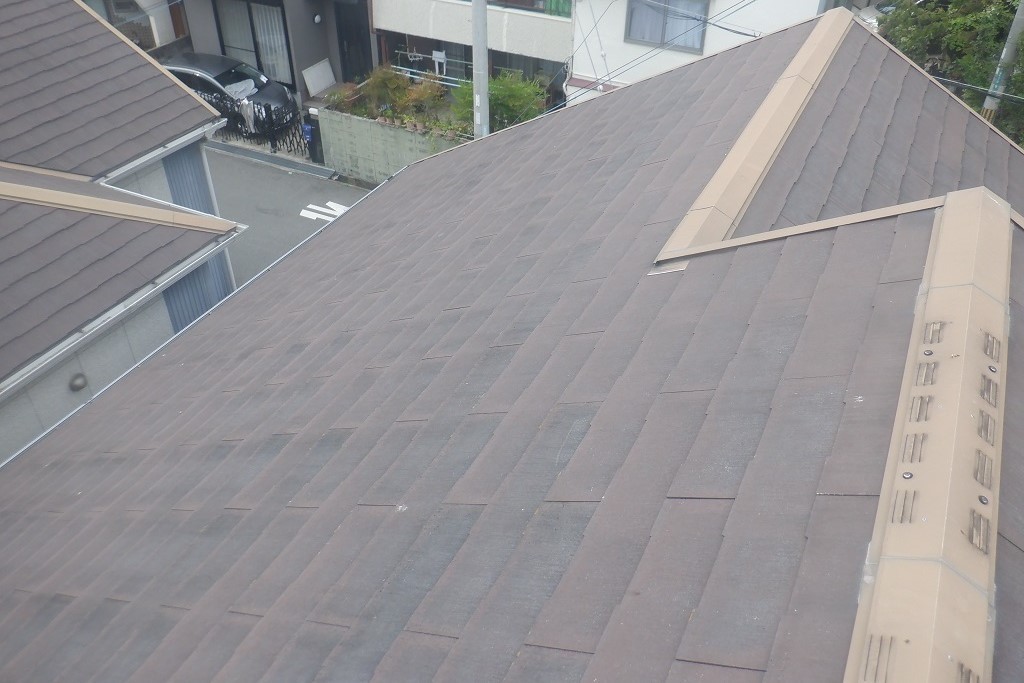

塗装工事前のカラーベスト屋根です。

カラーベストはスレートで出来ている為、経年劣化で旧塗膜が砂地状になり、吸水性が高まります。雨水が浸透するとスレートは脆くなり割れなどのトラブルに繋がる為、早期に防水などの改修が必要になります。

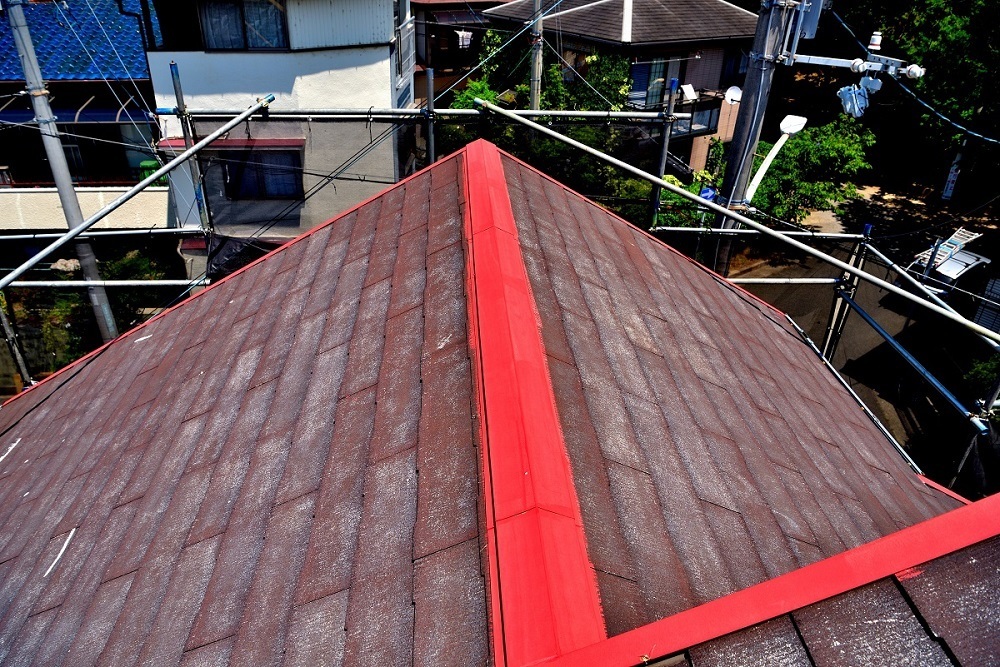

下の写真は塗装工事前の現況写真です。

ここでは失敗しないガイナ屋根塗装の工程を詳しく解説します。

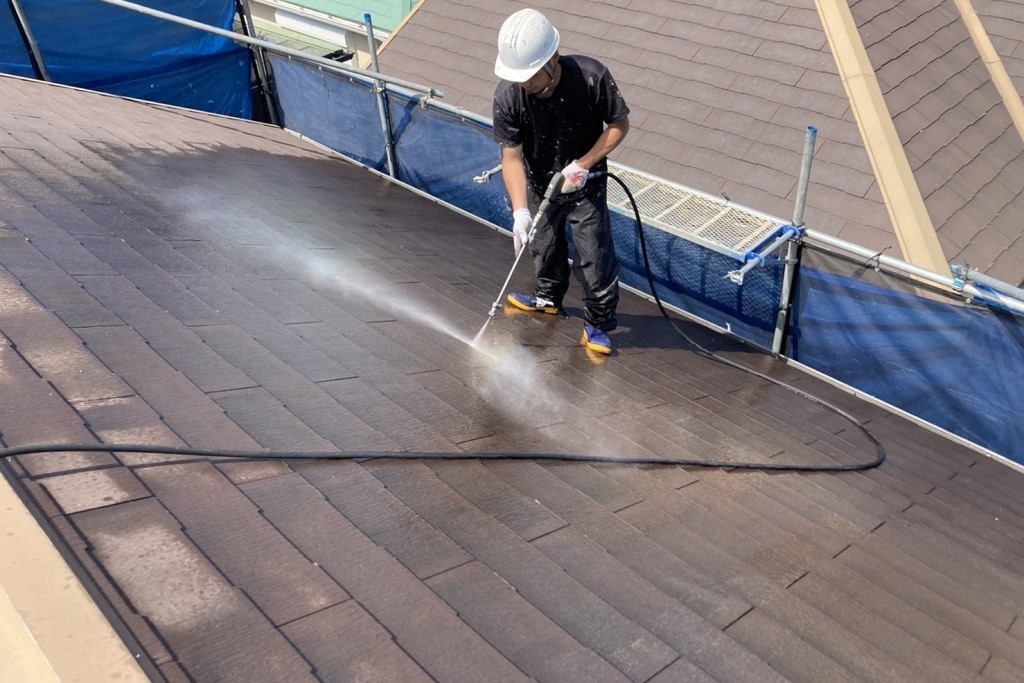

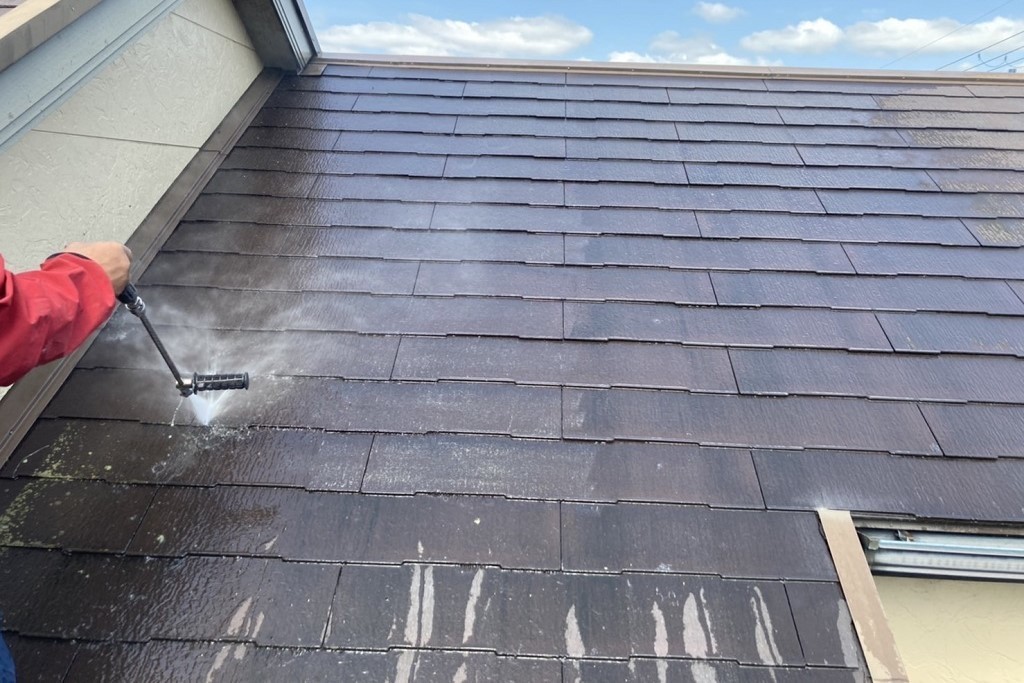

屋根の高圧洗浄中の写真です。

屋根塗装工事で大事な工程が3つある内の1つ目です。

築年数が15年も過ぎた屋根は、基本的に脆弱な旧塗膜やコケ、カビ、埃などで一面覆われています。これらは基材とほとんど密着していない為、高圧洗浄の工程で出来るだけ丁寧に洗い流す必要があります。

洗い漏れなどがあった場合、その場所の上から塗装する事になり、早期の塗膜剥離に繋がります。

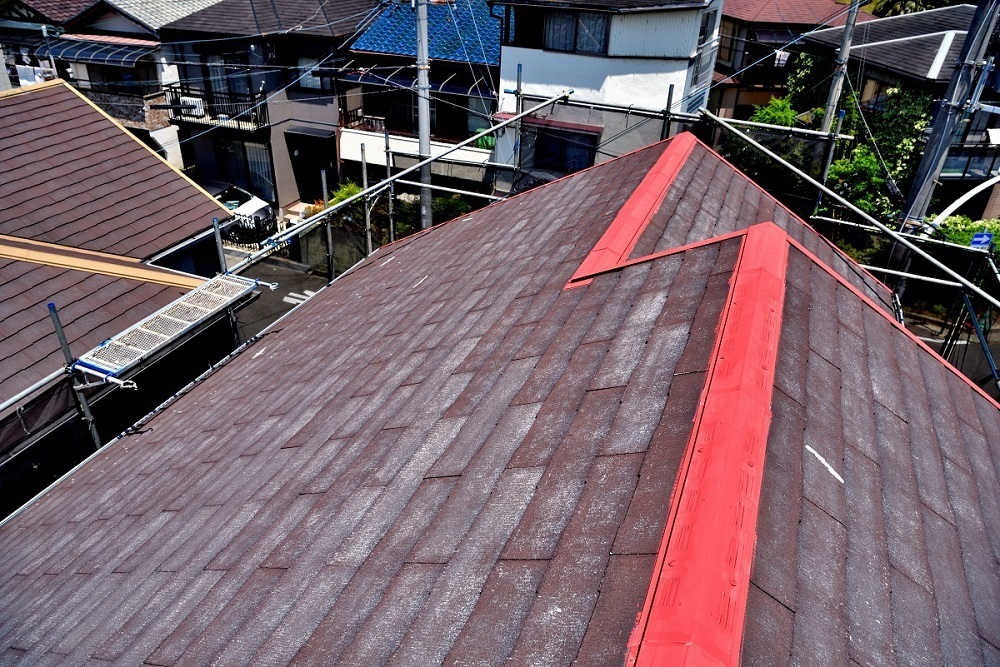

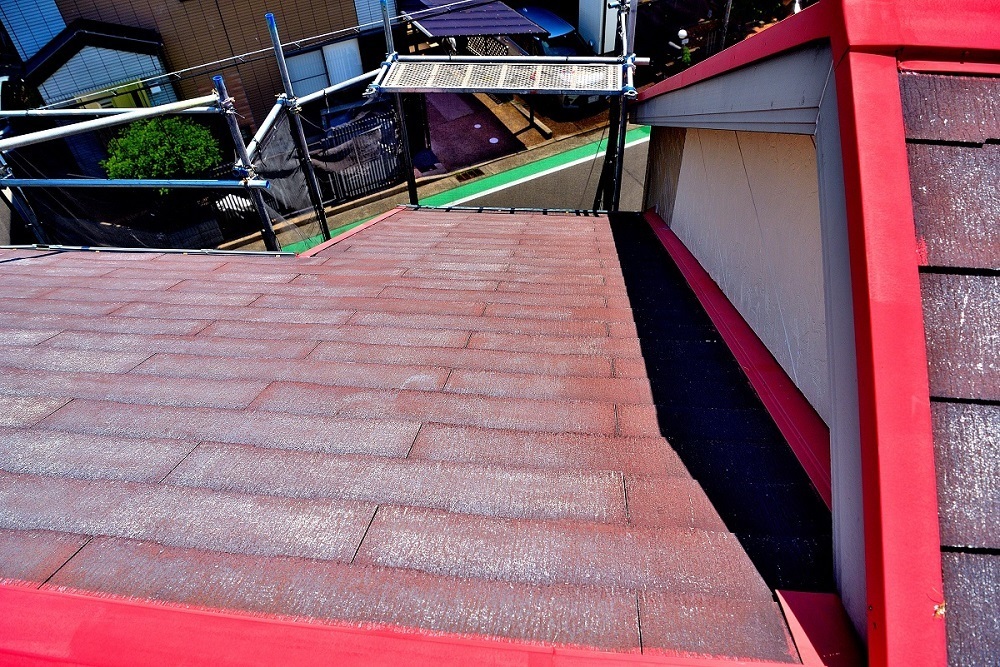

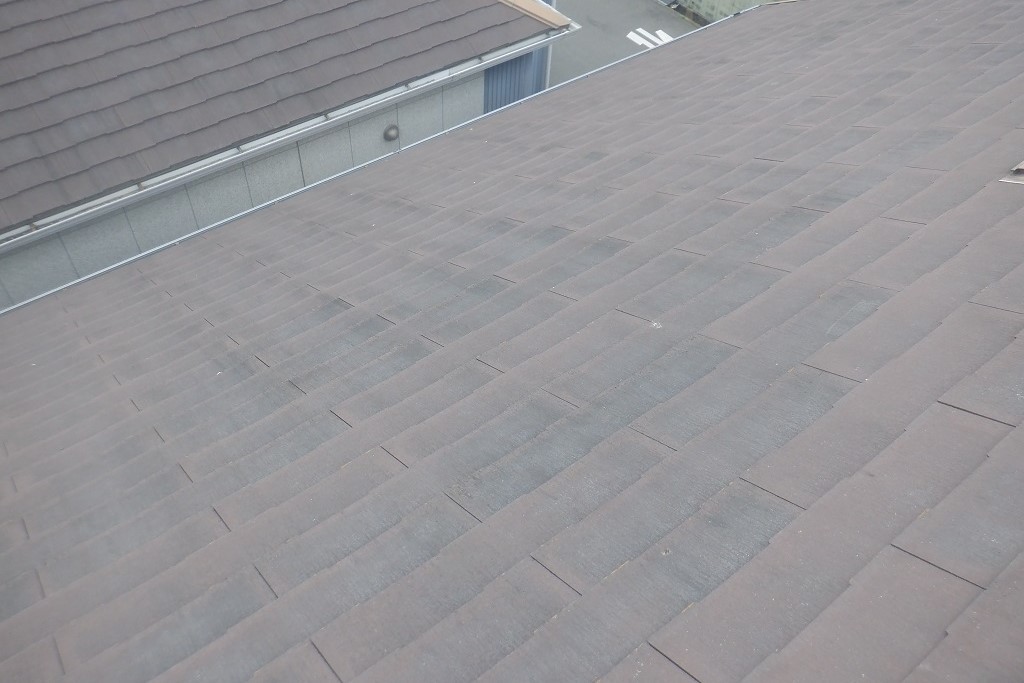

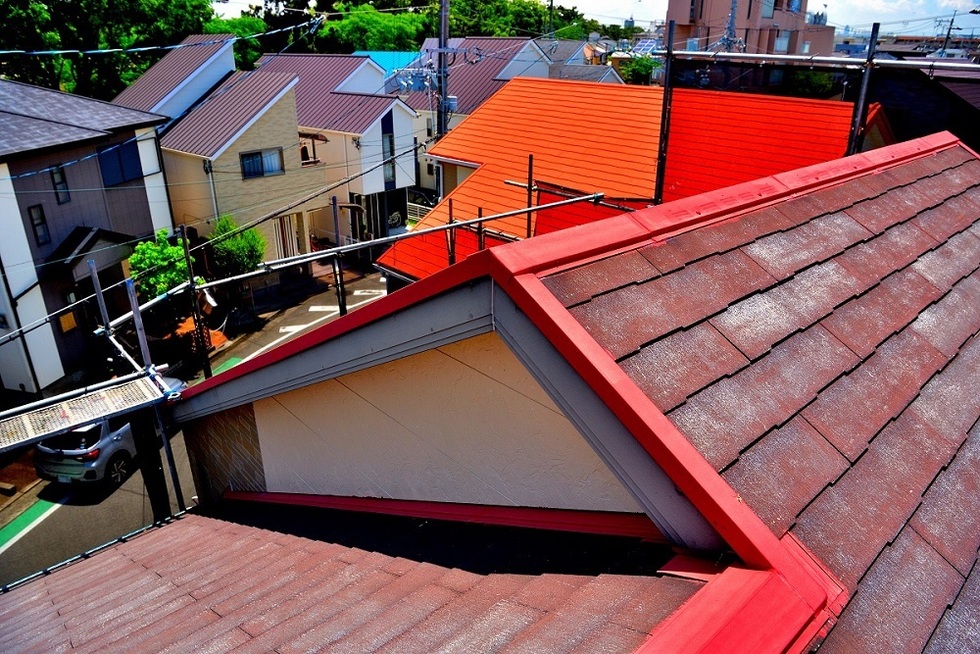

下の写真は高圧洗浄後で屋根の板金錆止め塗装後の写真になります。

脆弱な旧塗膜やコケ、カビなどがほぼ無くなり、カラーベストの素地も白く剥き出しになった所もあります。

高圧洗浄はこれくらいキッチリと施工する必要があります。

錆止め塗装には日本ペイントのハイポンファインプライマーⅡを塗装しています。

続いて、２つ目の重要な工程のシーラー塗装になります。

最初に書いたようにカラーベストはスレート製で、経年劣化で吸水性が高まり雨水などが基材に浸み込みます。シーラーも液体の為基材に吸い込まれる為、1度のシーラー塗装ではほとんど表面に残りません。

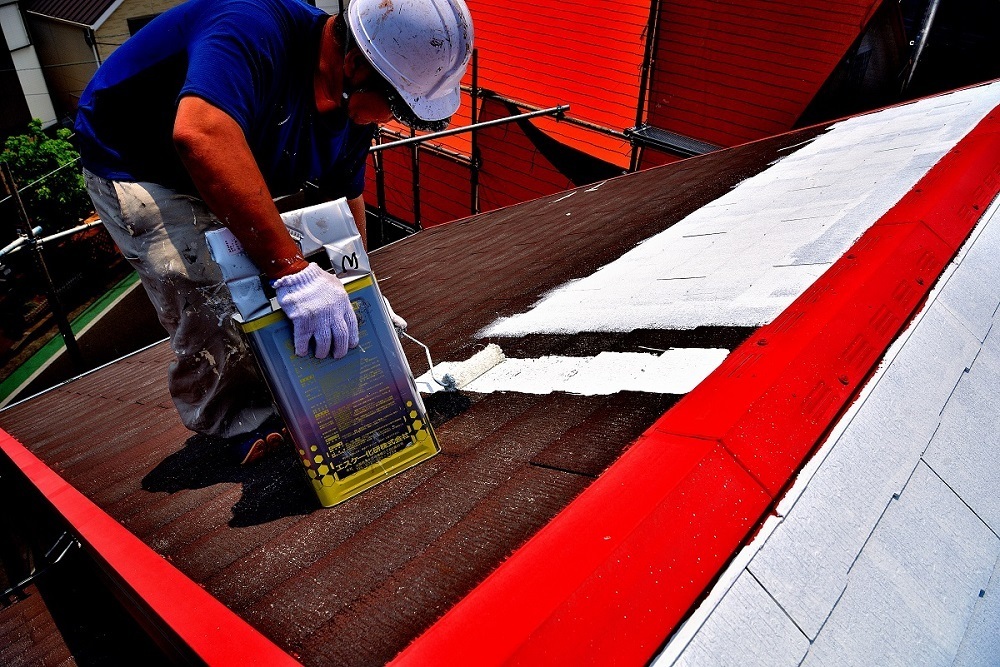

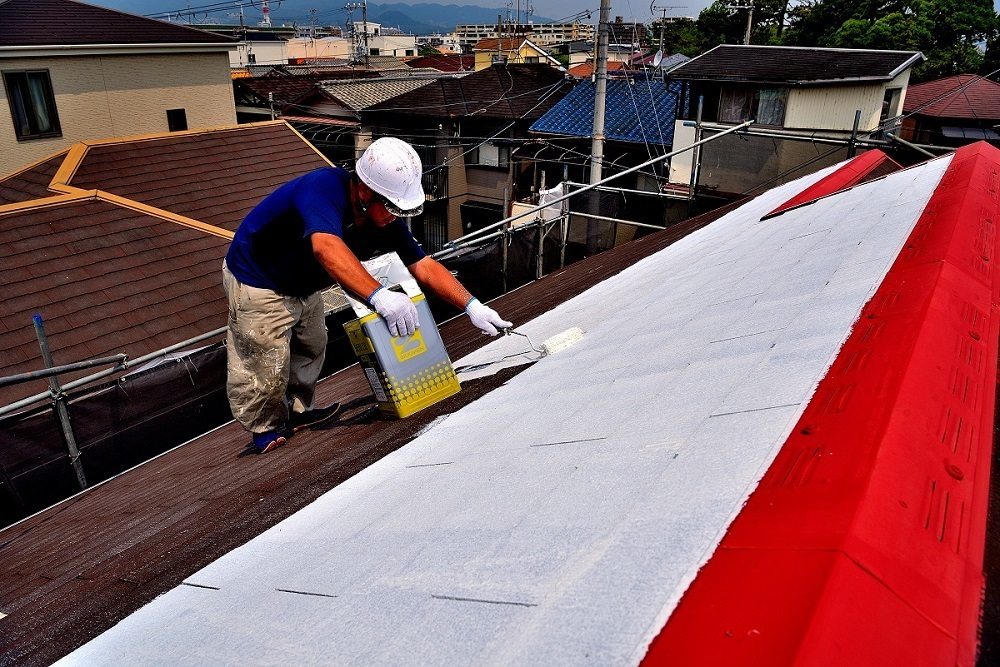

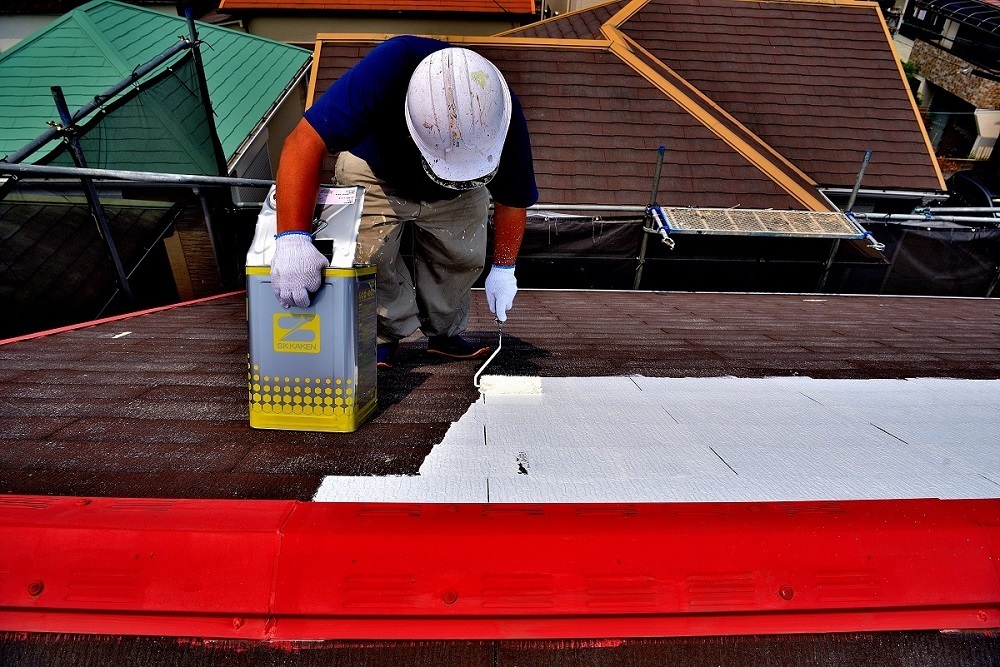

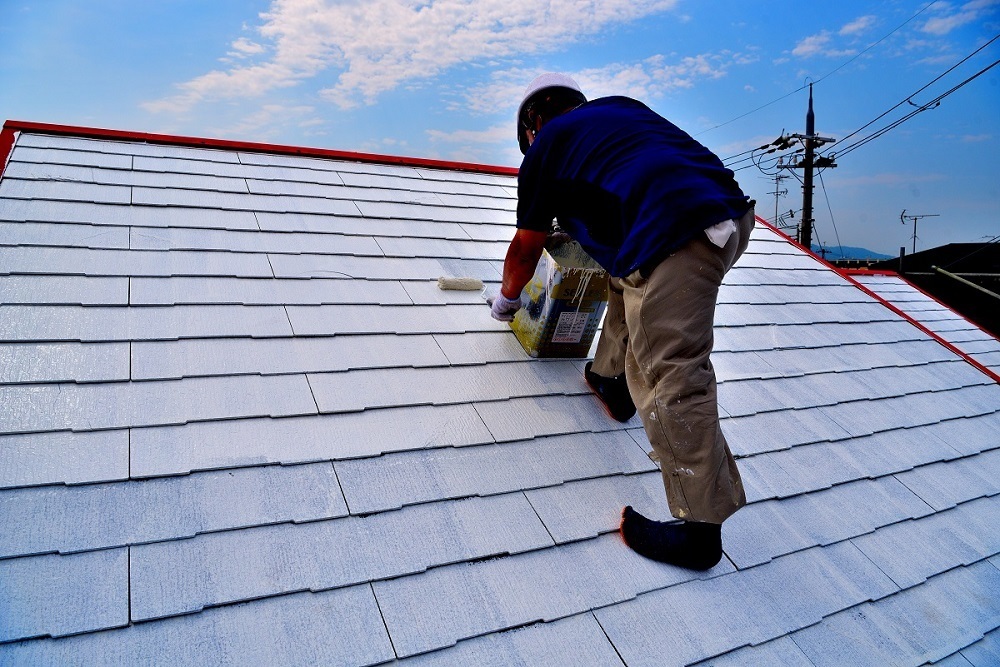

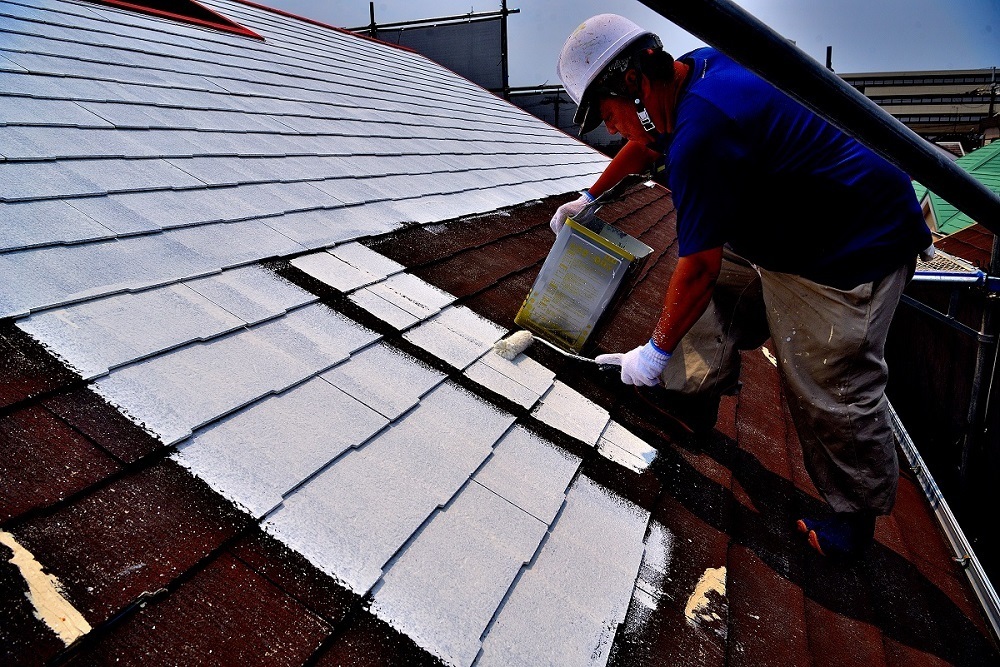

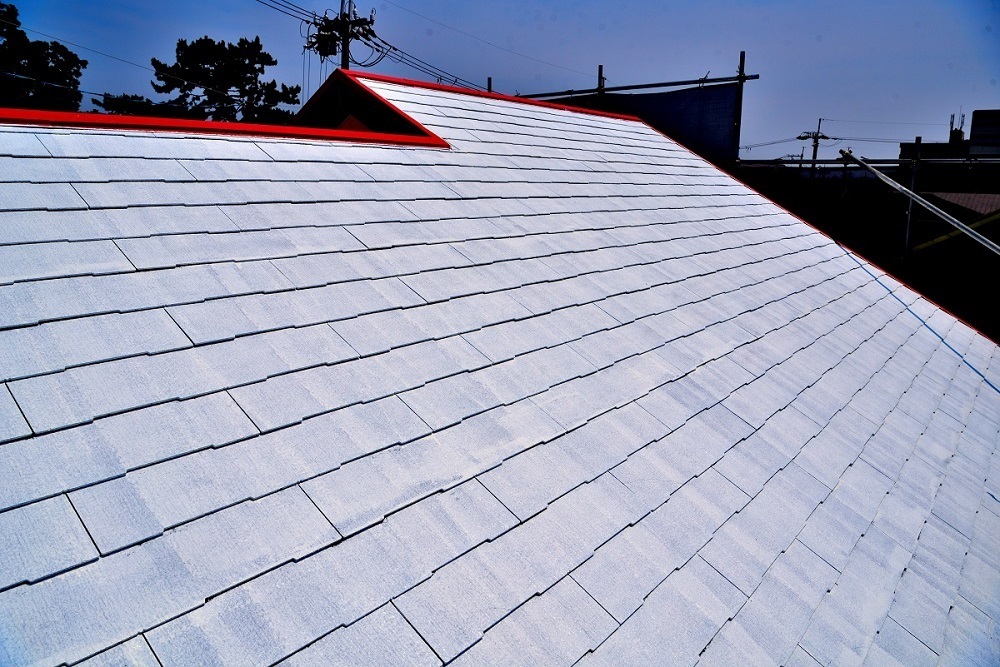

下の写真は1度目のシーラーを塗装している写真になります。

白色のシーラーを塗装しているのでわかりにくいですが、素地にシーラーが吸い込まれ基材のカラーベストが透けて見えるほど浸み込んでいます。

このような場合、もう一度シーラーを繰り返し塗装します。

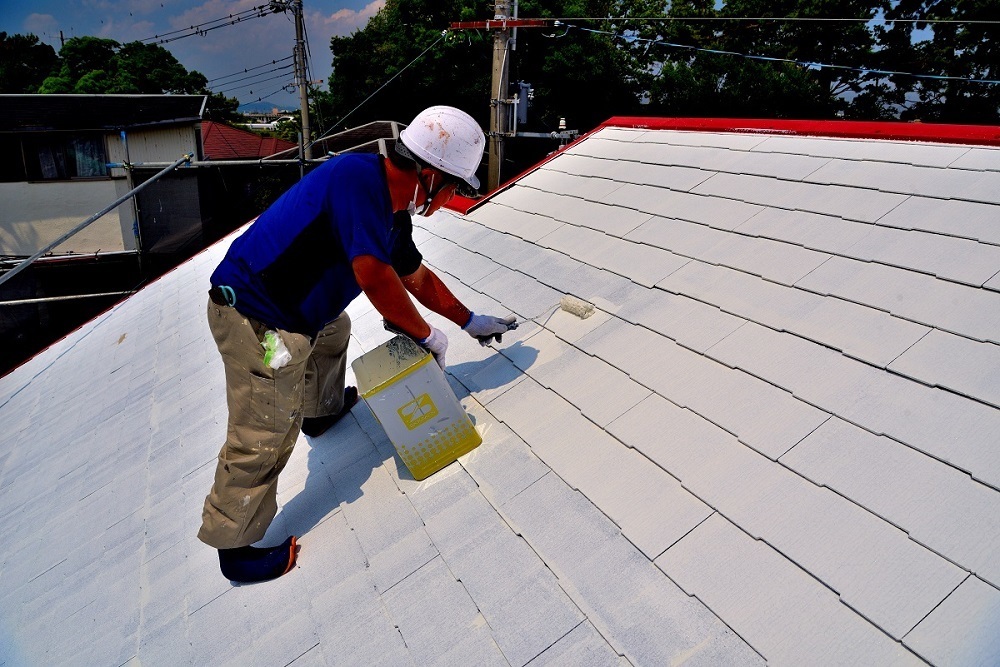

カラーベストの屋根シーラー塗装2回目の写真です。

屋根のシーラー塗装は吸い込みが止まるまで塗装する事が基本で、通常15年を超えたカラーベストの場合少なくともシーラーだけで2回塗装します。

素地の状態により3～4回塗装する場合もあります。

下のリンク先や動画を是非ご参考にしてください。

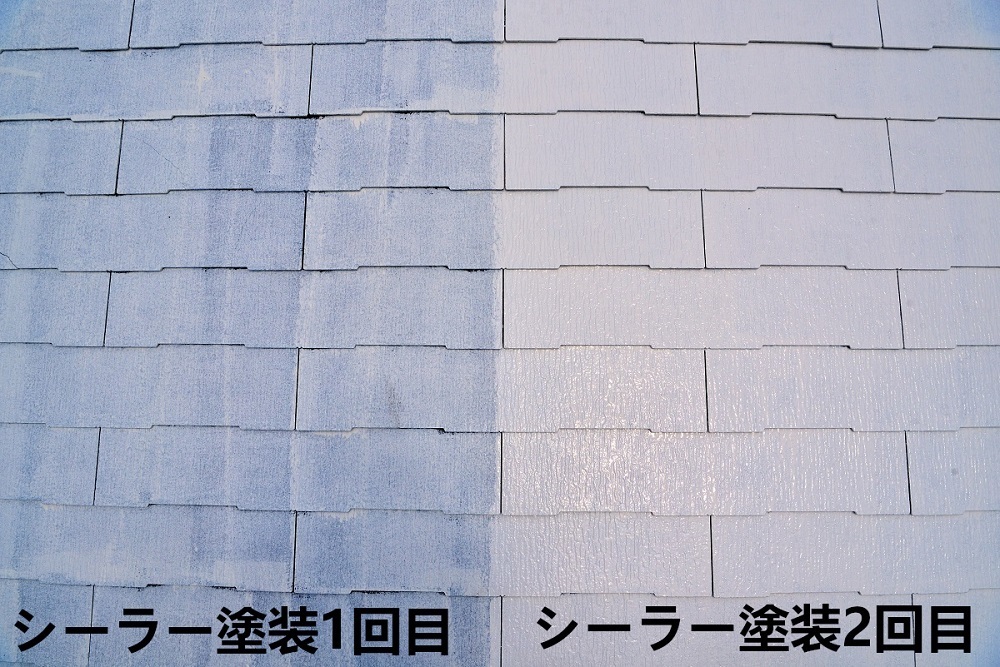

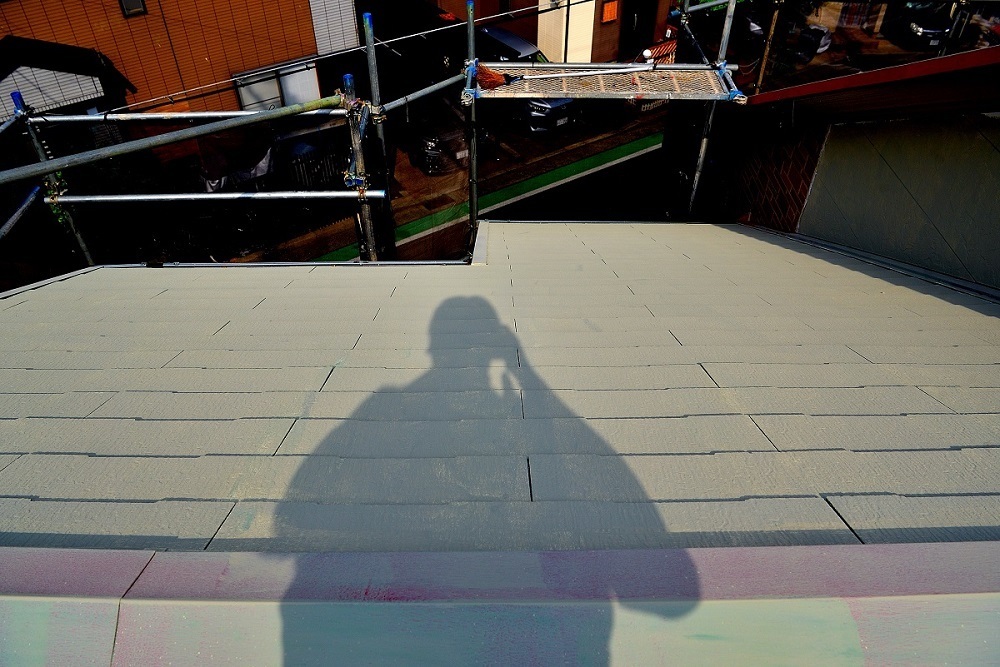

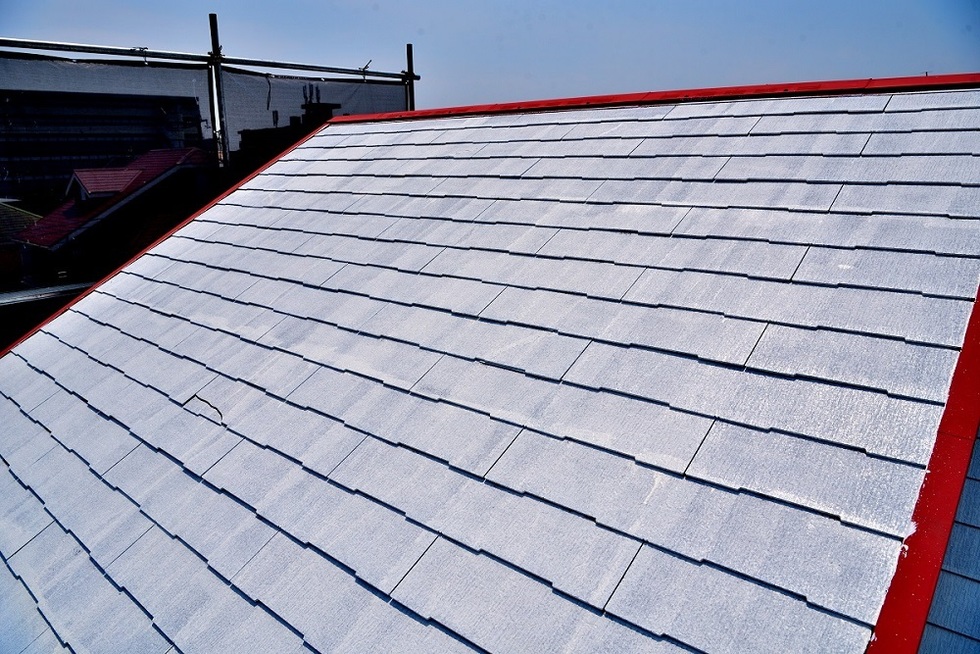

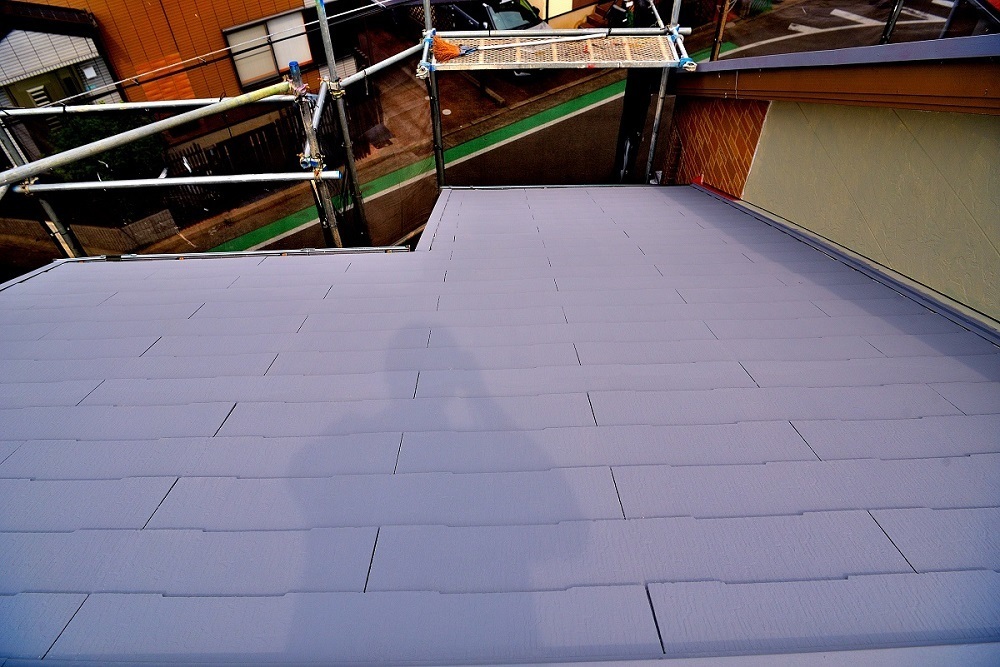

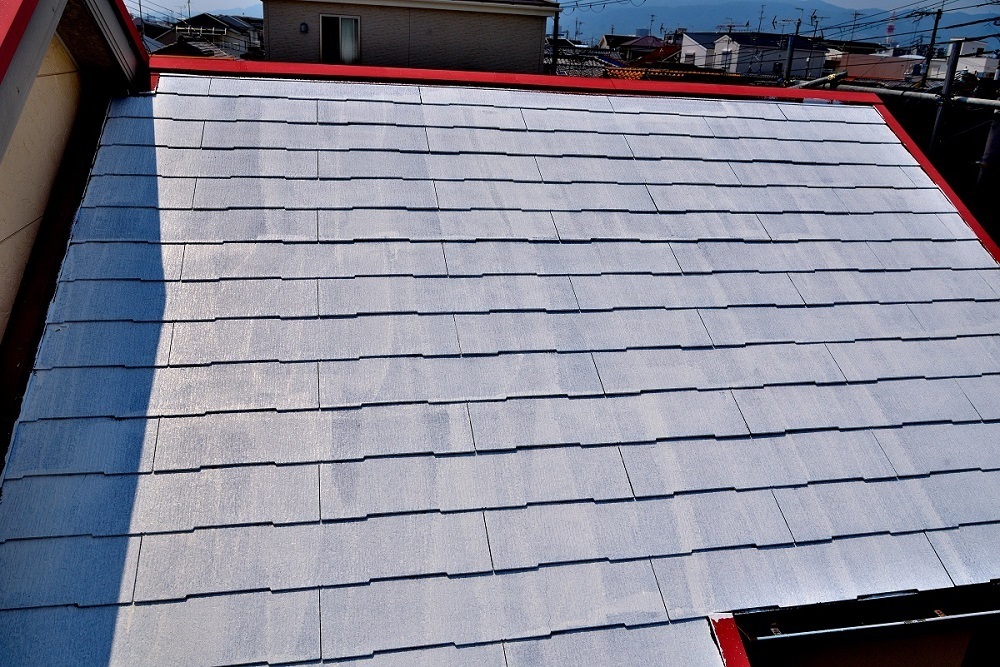

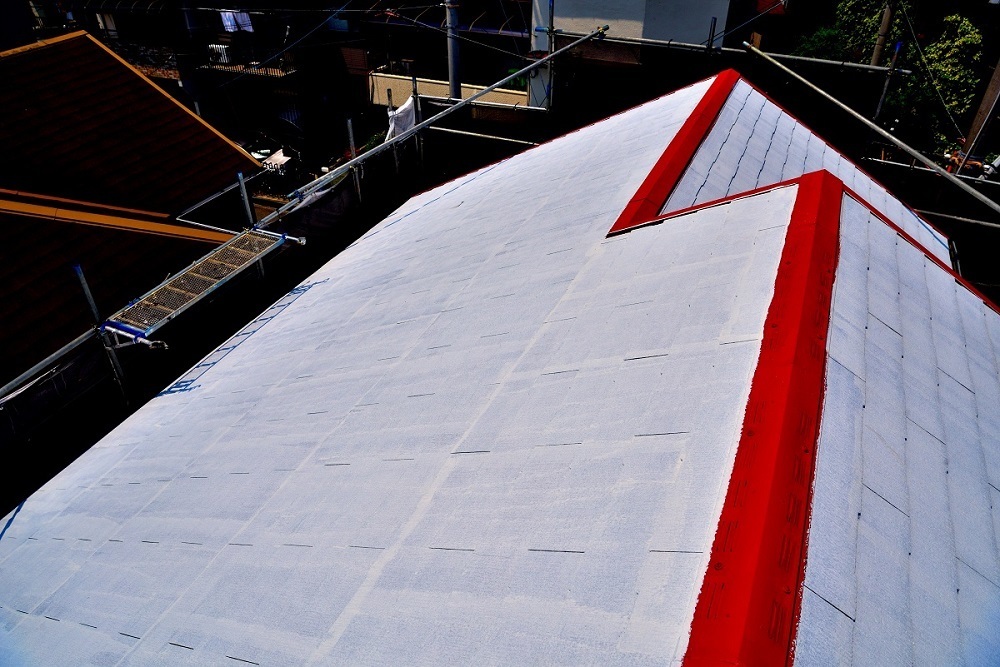

カラーベストの屋根シーラー塗装後2回目の写真です。

今回は2回のシーラー塗装で吸い込みが止まったので次の工程に移れました。

下の動画はシーラーを2回以上塗装した事例です。

シーラーの塗布量不足は早期の塗膜剥離や色褪せの原因になります。

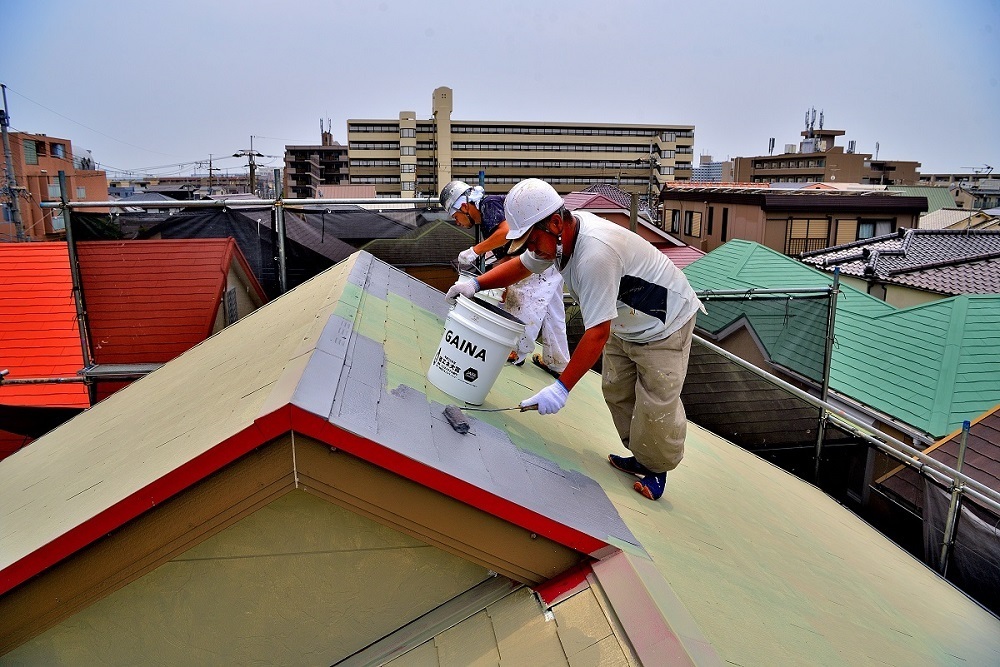

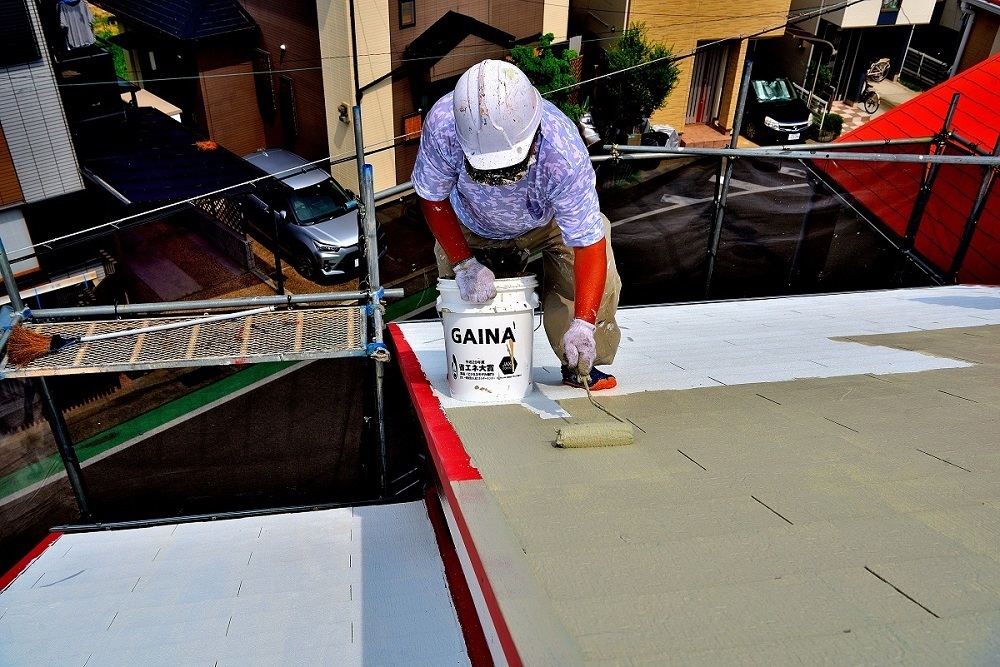

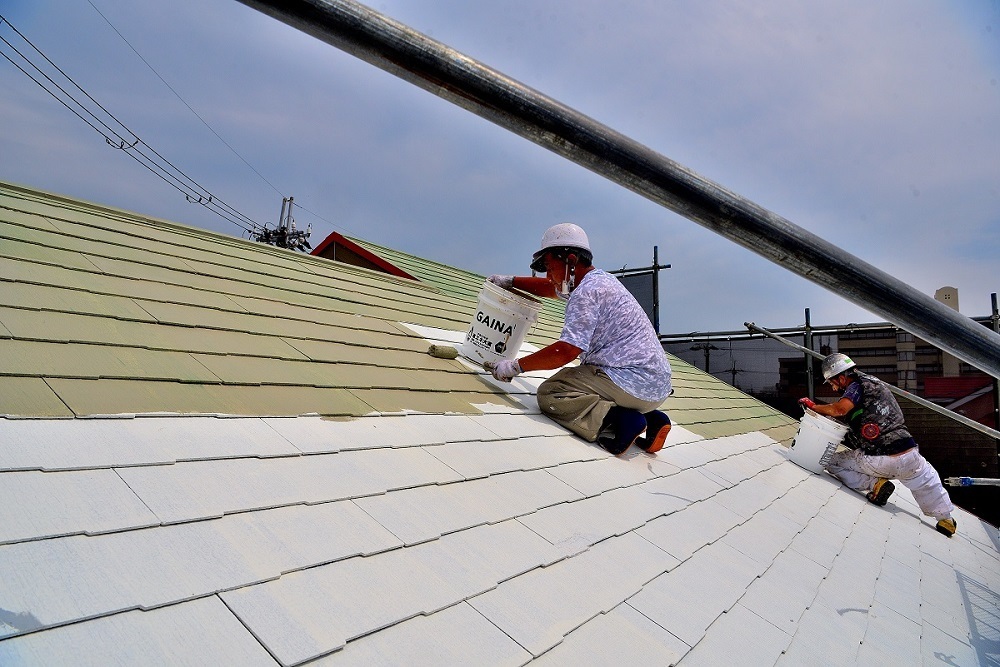

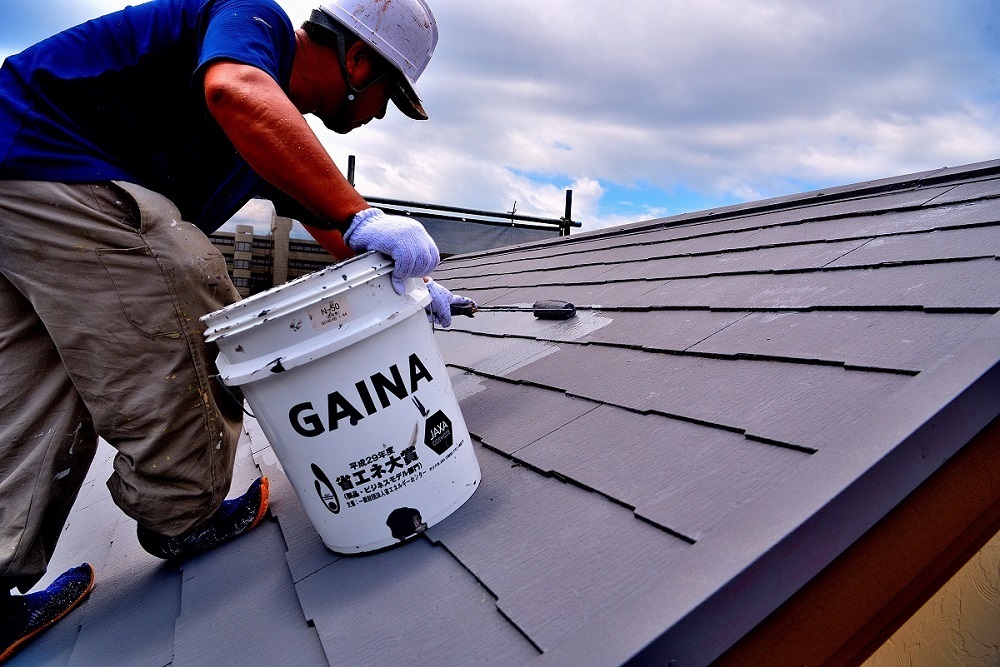

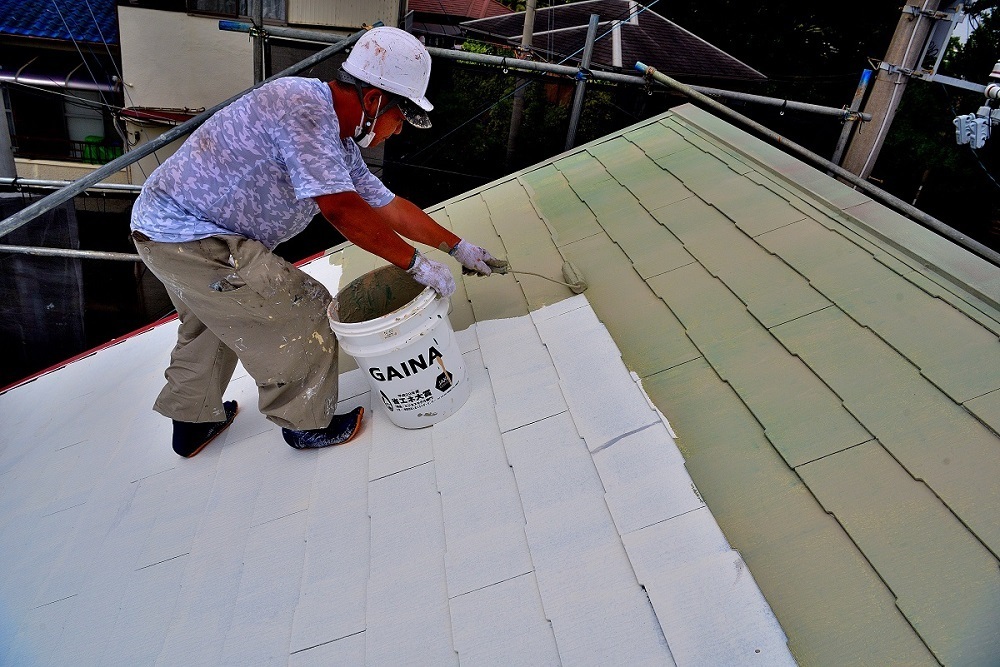

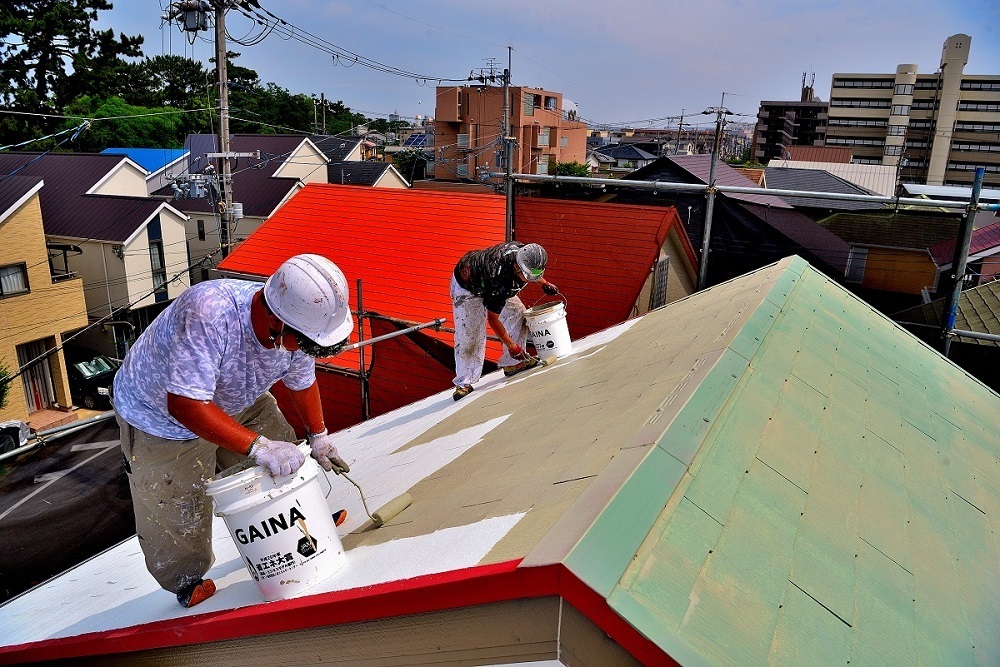

ガイナ塗装1回目です。

今回ガイナを3回塗りで仕上げています。

宇宙航空研究開発機構（ＪＡＸＡ）は、Ｈ－Ⅱロケットの開発に際して、打ち上げ時の熱から機体及び人工衛星を守る為に、ロケットの先端部（フェアリング）に塗布する断熱技術を開発し民間転用したのがガイナ（ＧＡＩＮＡ）です。ガイナは、宇宙技術を応用し、株式会社日進産業が開発・製造している民生用商品です。

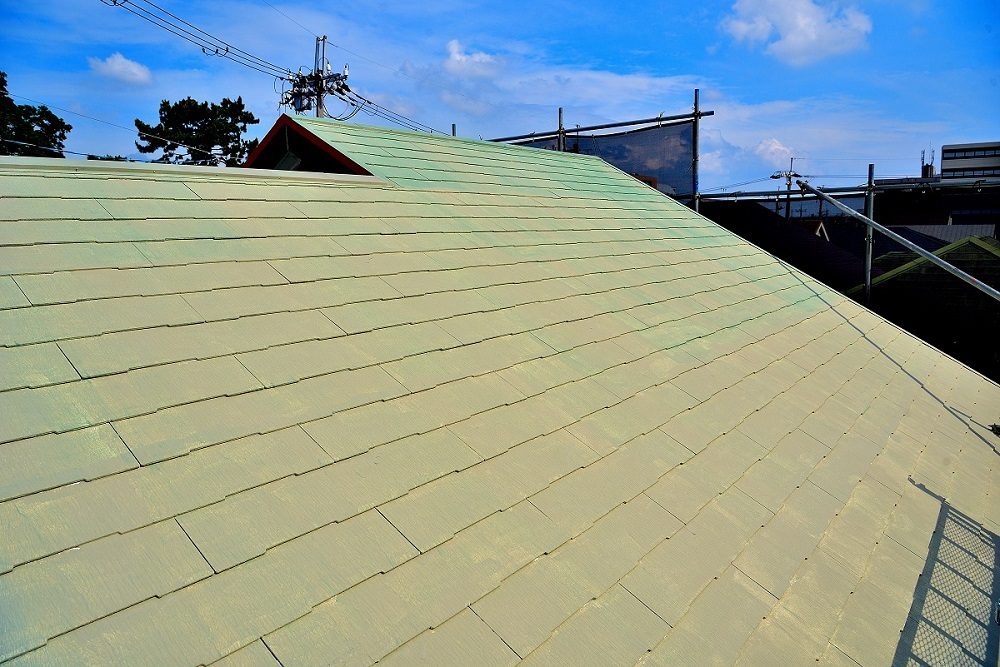

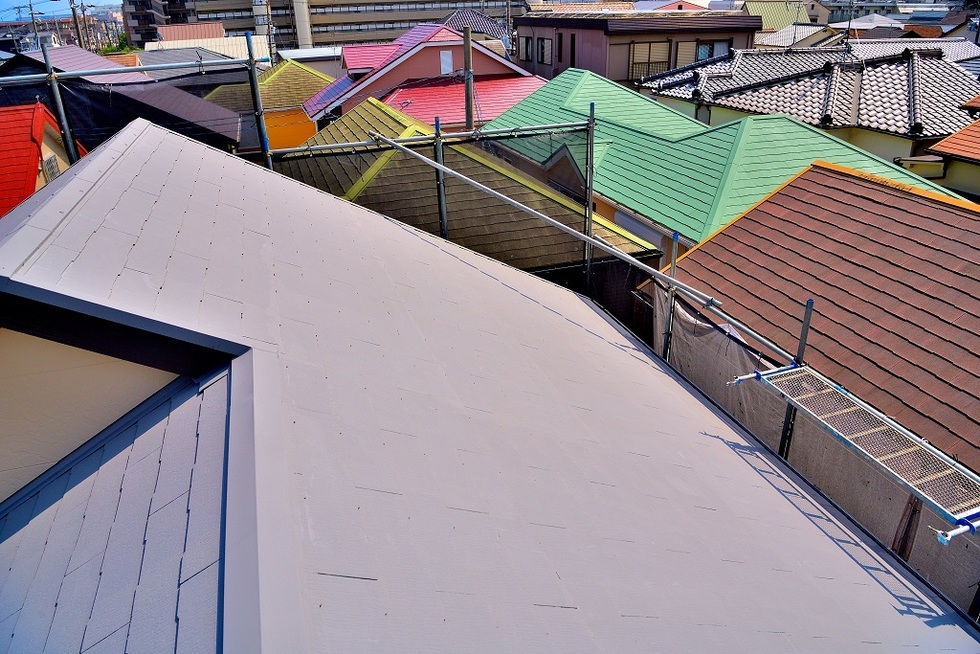

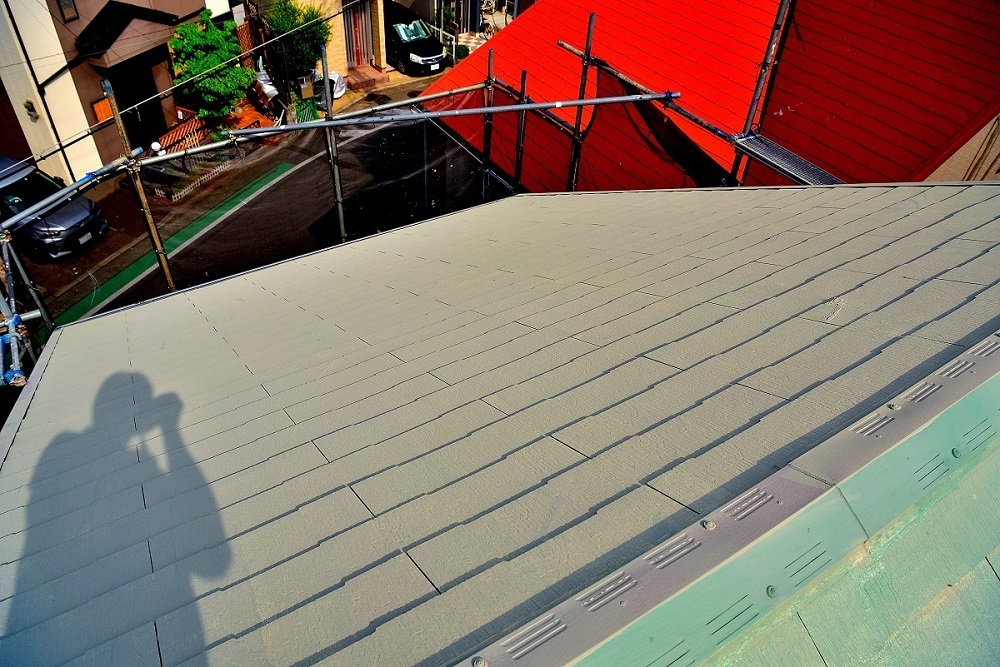

1回目のガイナ塗装後の写真です。

1回目の塗装は、色を変えて塗装しています。

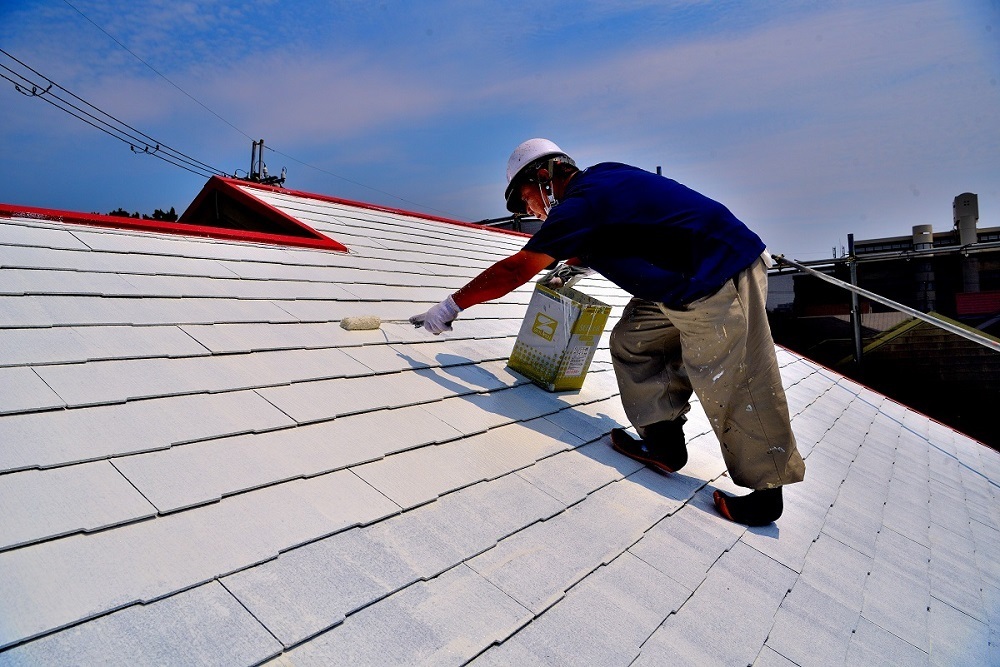

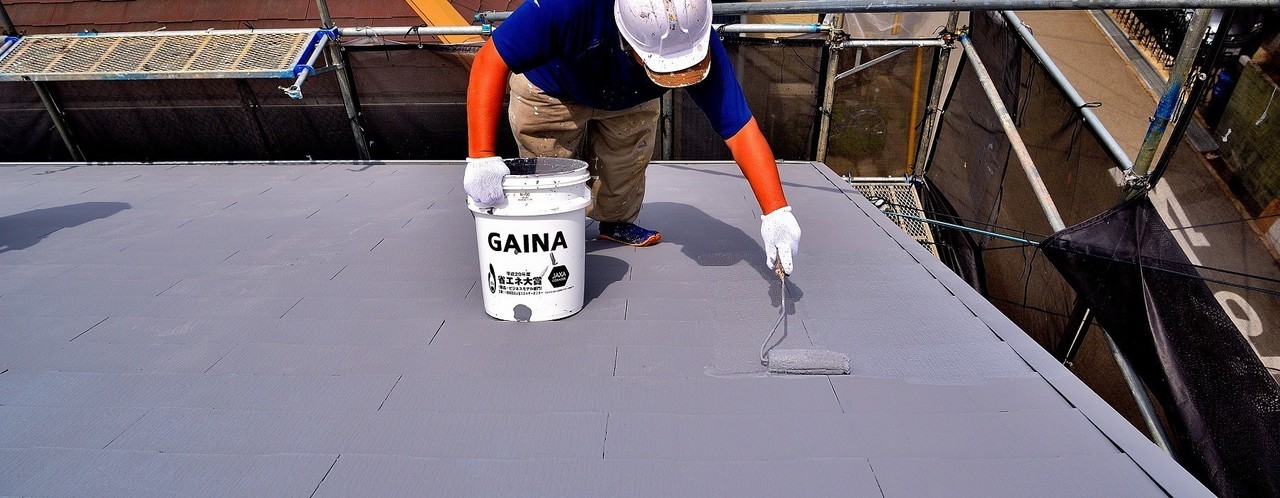

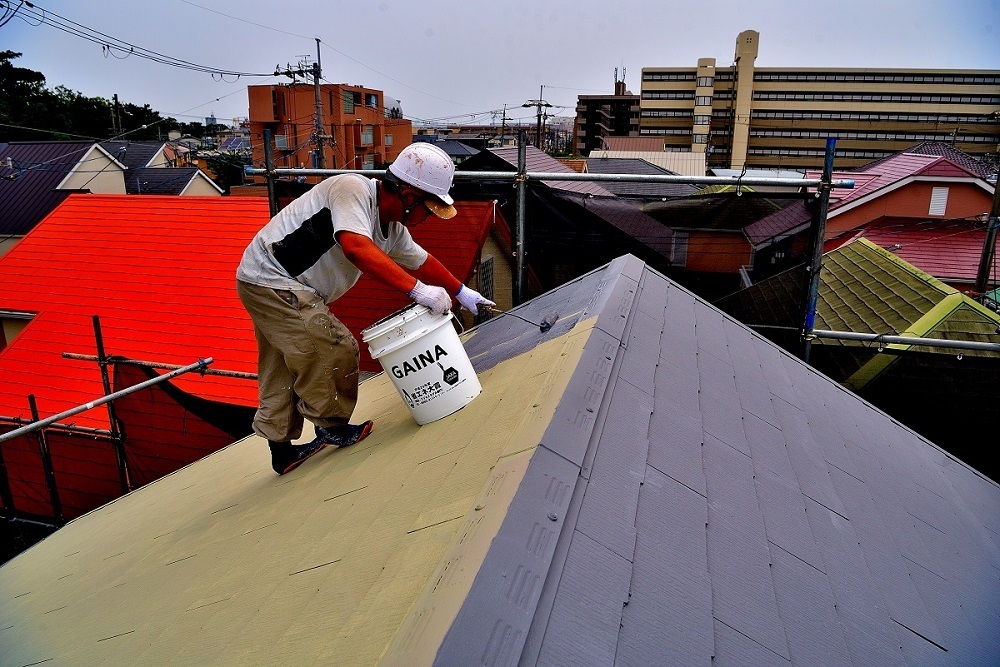

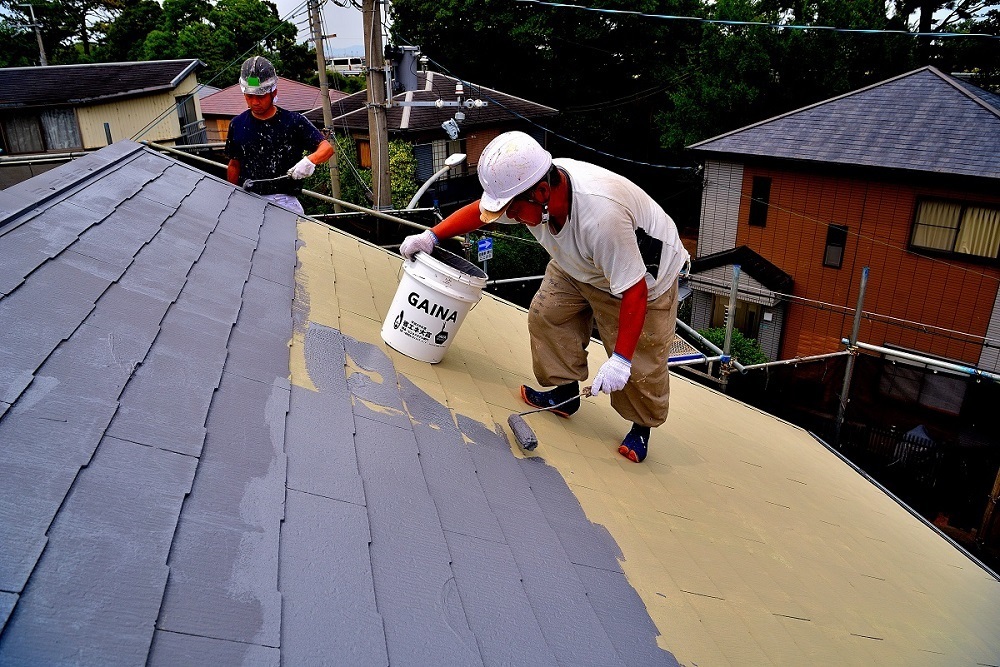

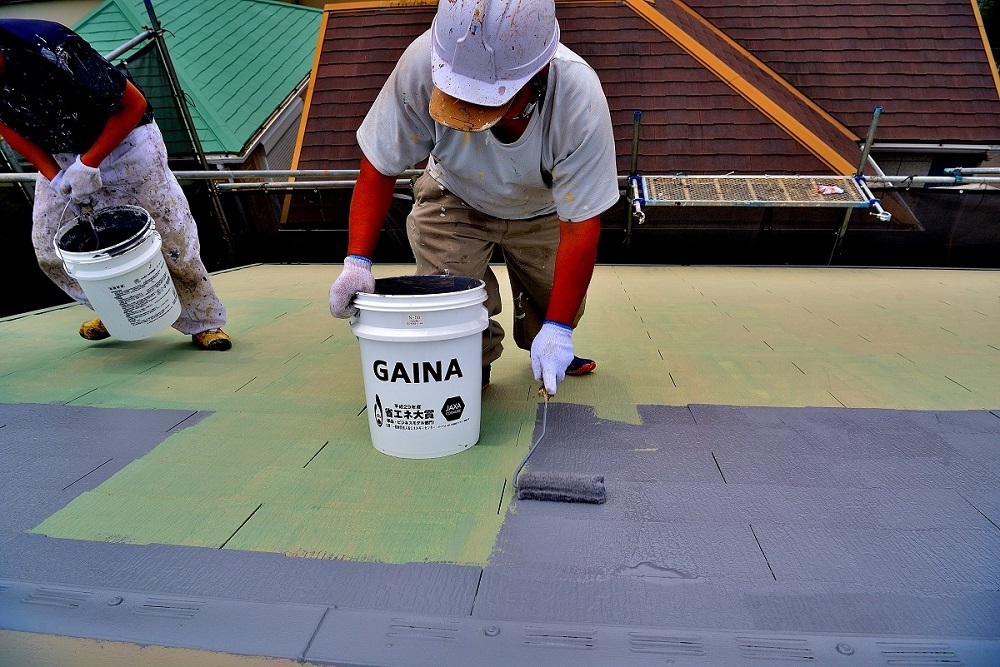

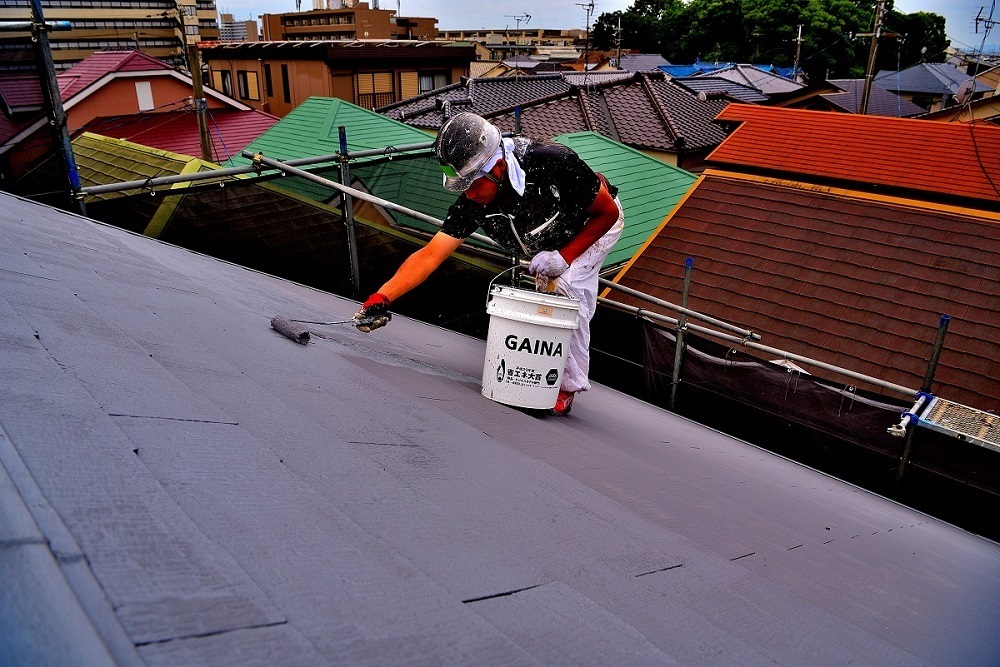

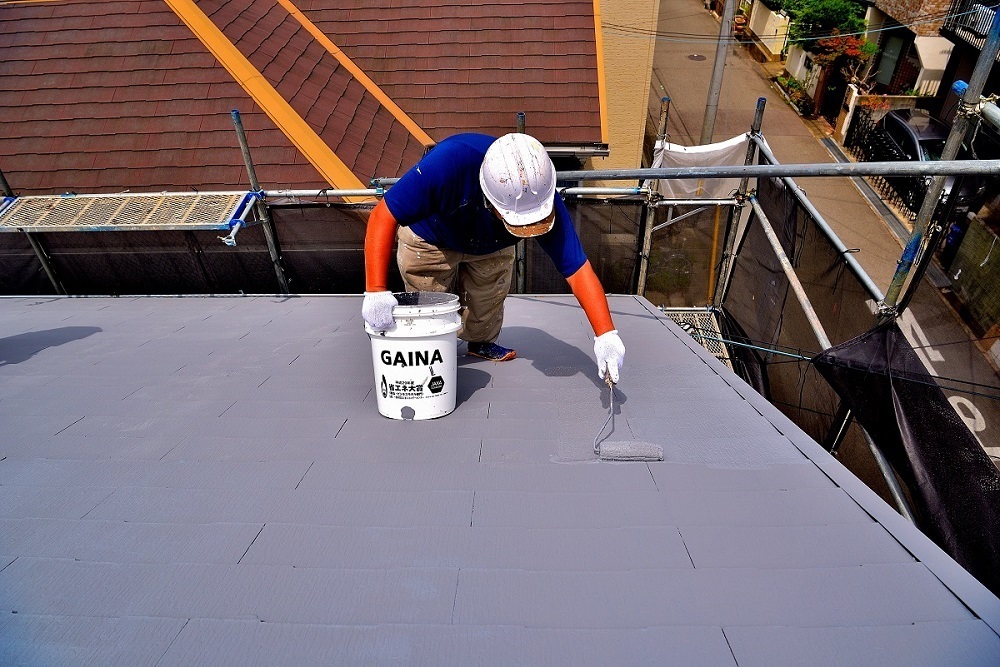

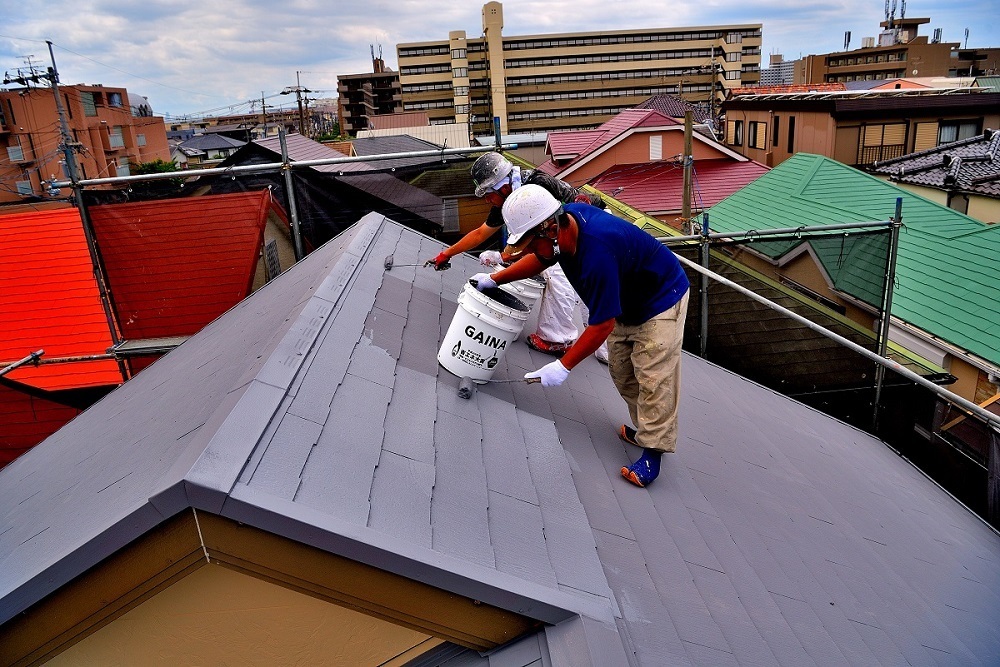

2回目のガイナ塗装です。

2回目の塗装から指定色のN50を塗装しています。

ガイナの球体セラミックに侵入した太陽光に含まれる赤外線は、球体のプリズム効果により、反射と屈折を繰り返し、屋内に侵入するエネルギー量を減少させていきます。又、セラミックに配合した遮熱物質が太陽光に含まれる赤外線を反射します。

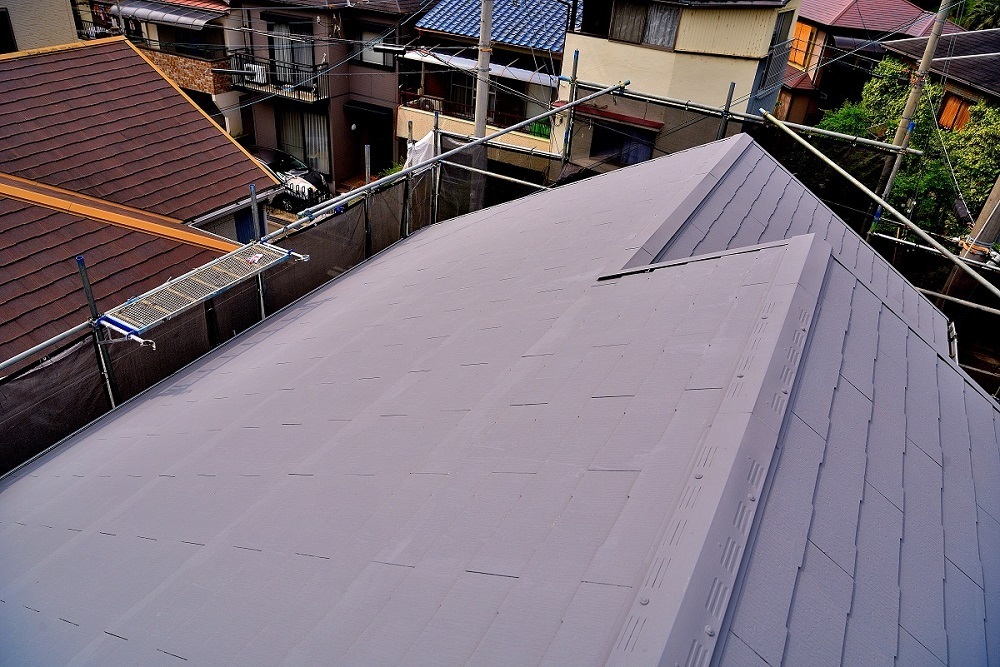

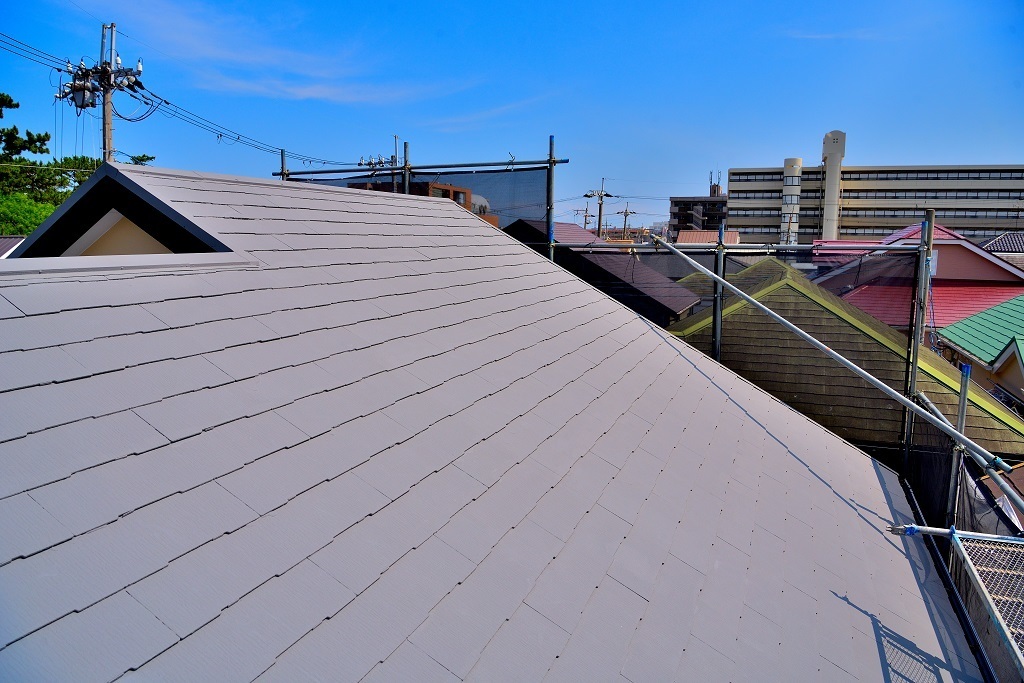

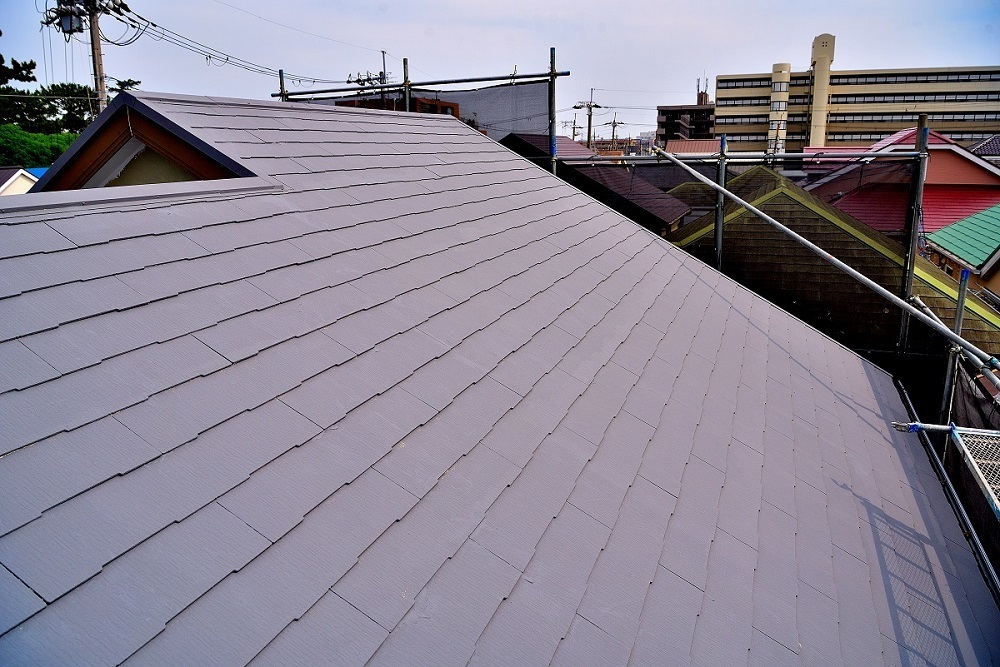

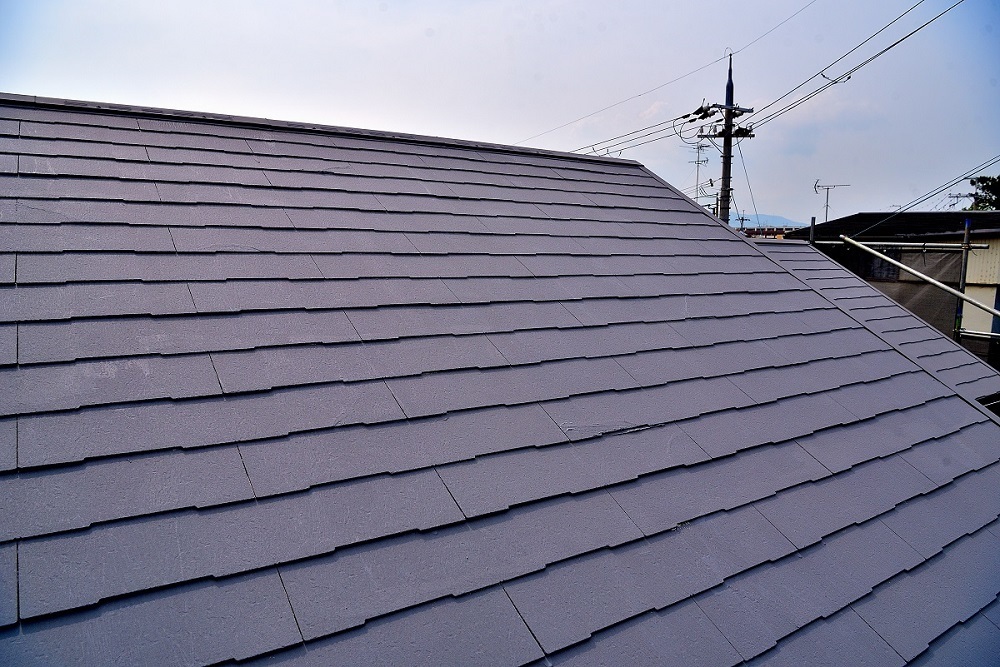

2回目のガイナ塗装後です。

これで仕上がりだと言ってもいいくらい綺麗ですが、縁切りを施工後にもう一度塗装します。

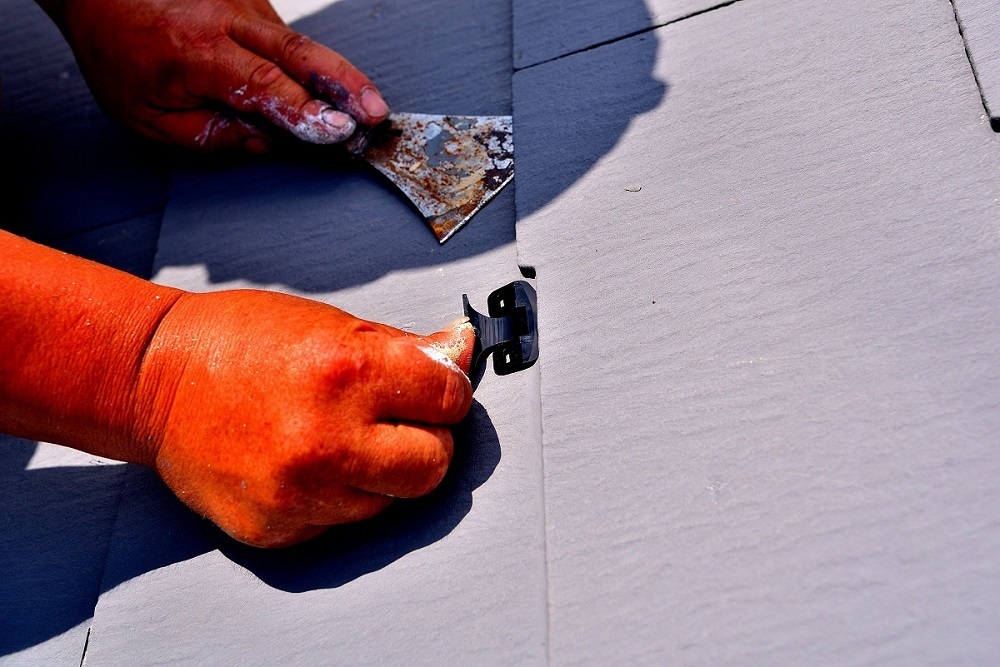

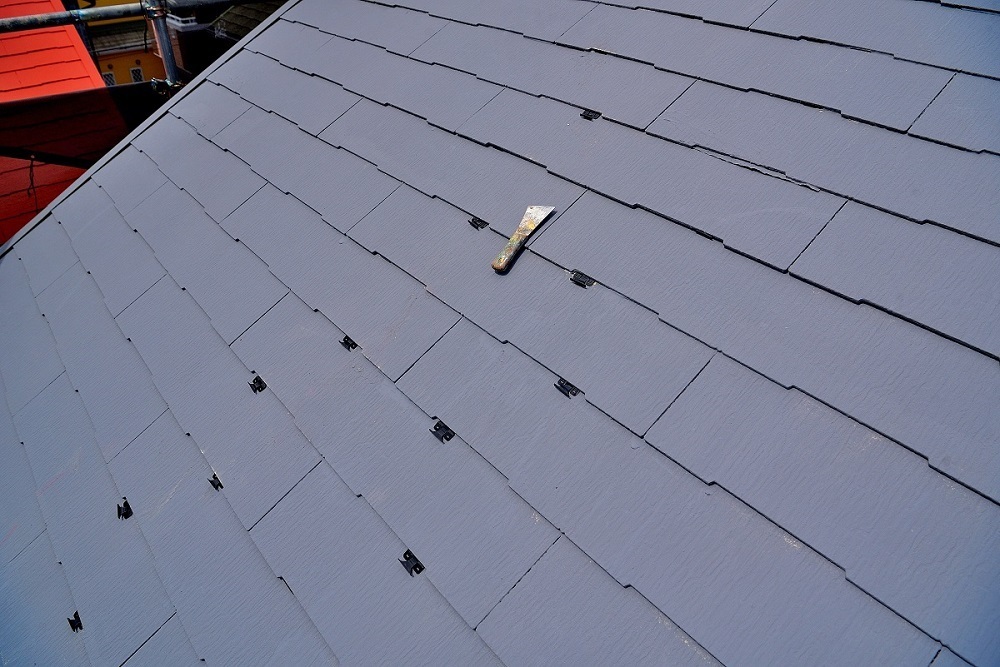

3回目のガイナ塗装前に3つ目の大事な工程になる、屋根の縁切りを施工します。

カラーベストの屋根塗装工事でこの縁切りを施工しなかった場合、雨漏りなどのトラブルに繋がる場合があります。

カラーベストの突合せ部分の隙間から、瓦裏に廻った雨水が塗膜により重なり部分が堰き止められる事で雨水が溜まり、カラーベストを止めている釘を伝う事で雨漏りの原因になる場合があります。

この様なトラブルにならないように、重なり部分の塗膜を切る事を縁切りといいます。

今回、セイムのタスペーサー01をW工法で縁切りを施工しています。

縁切りについて詳しくは下の動画をご参考にしてください。

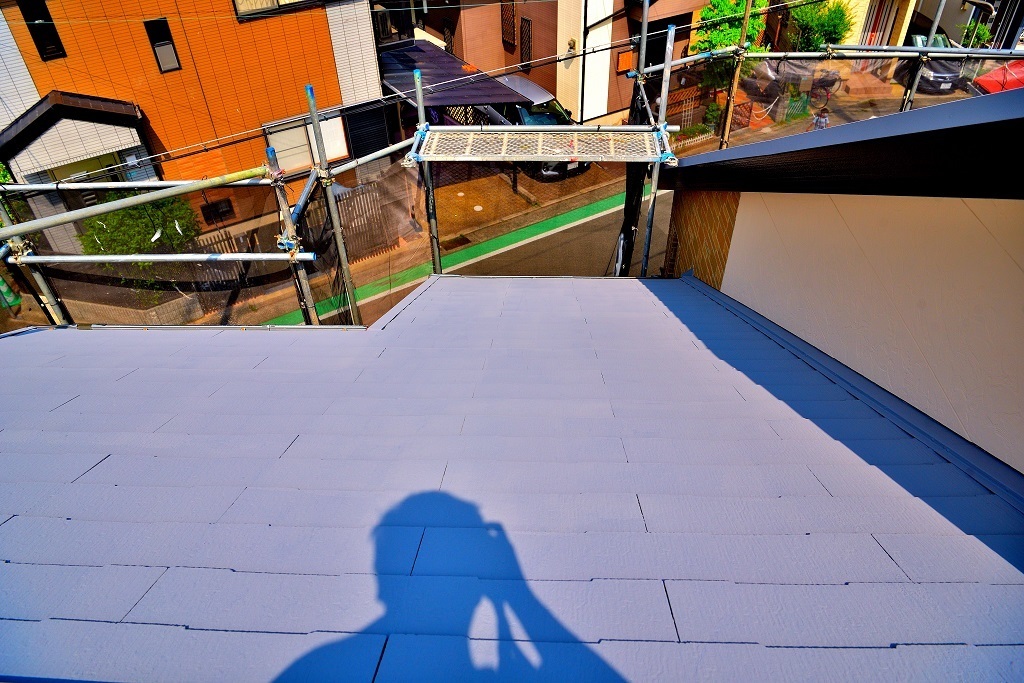

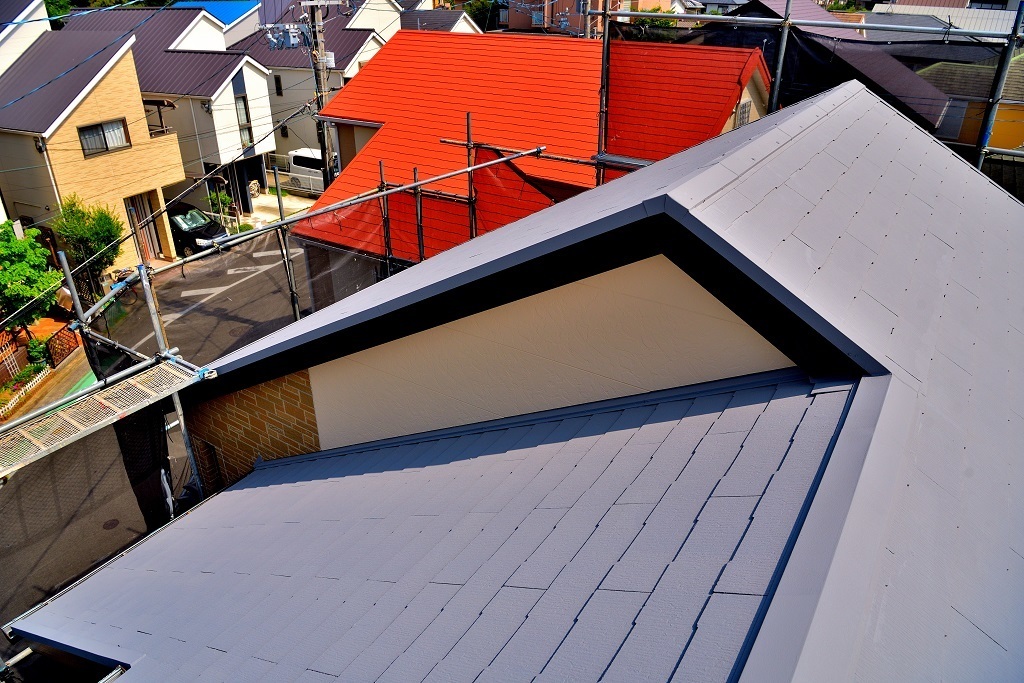

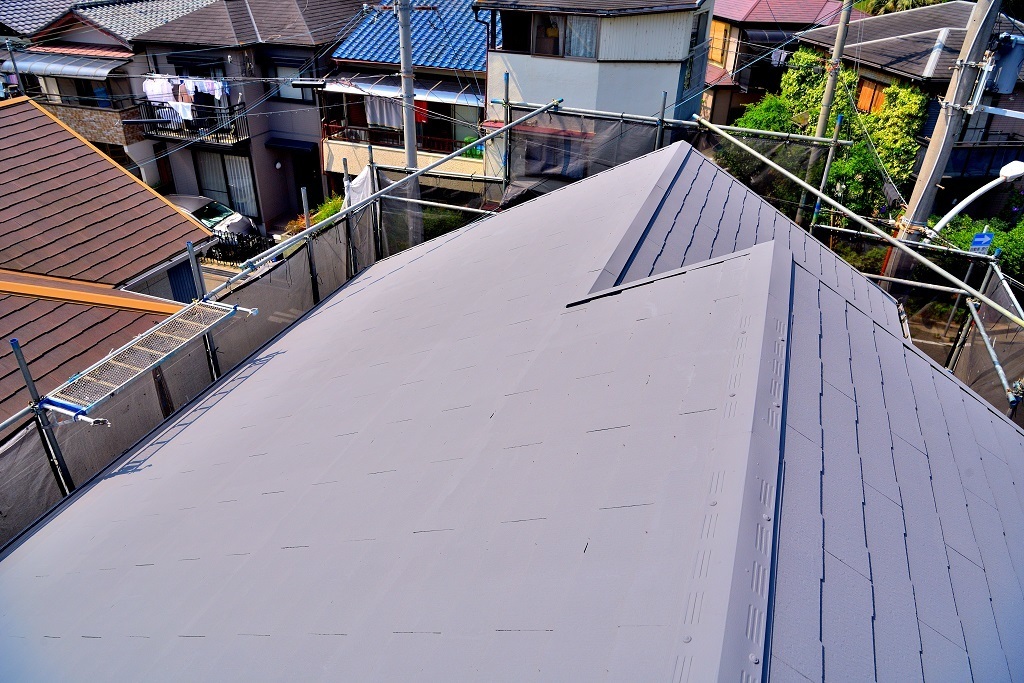

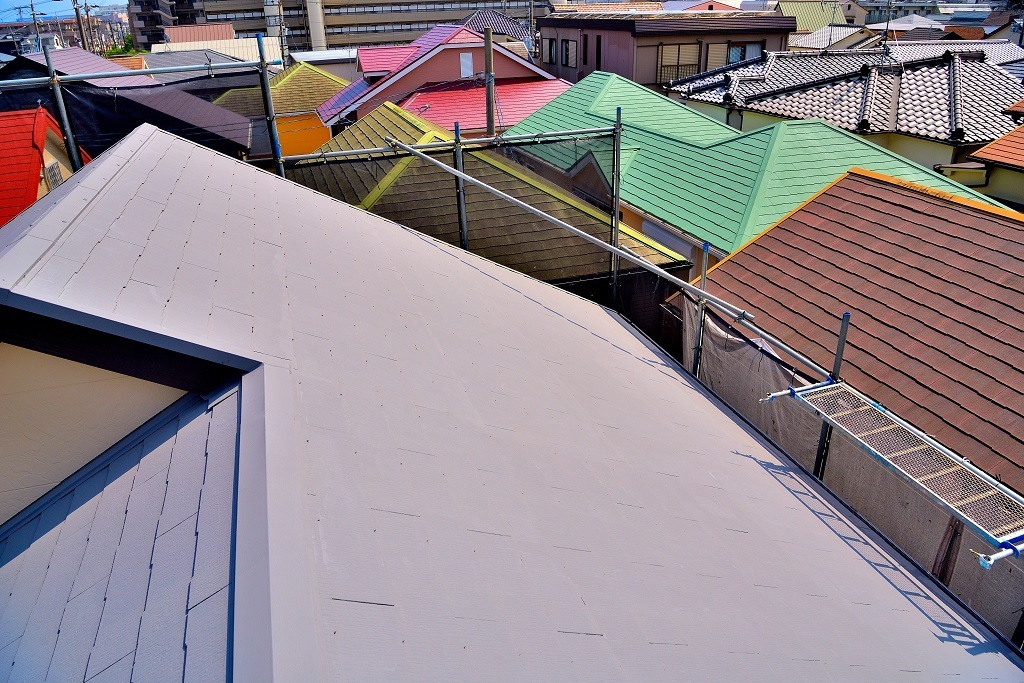

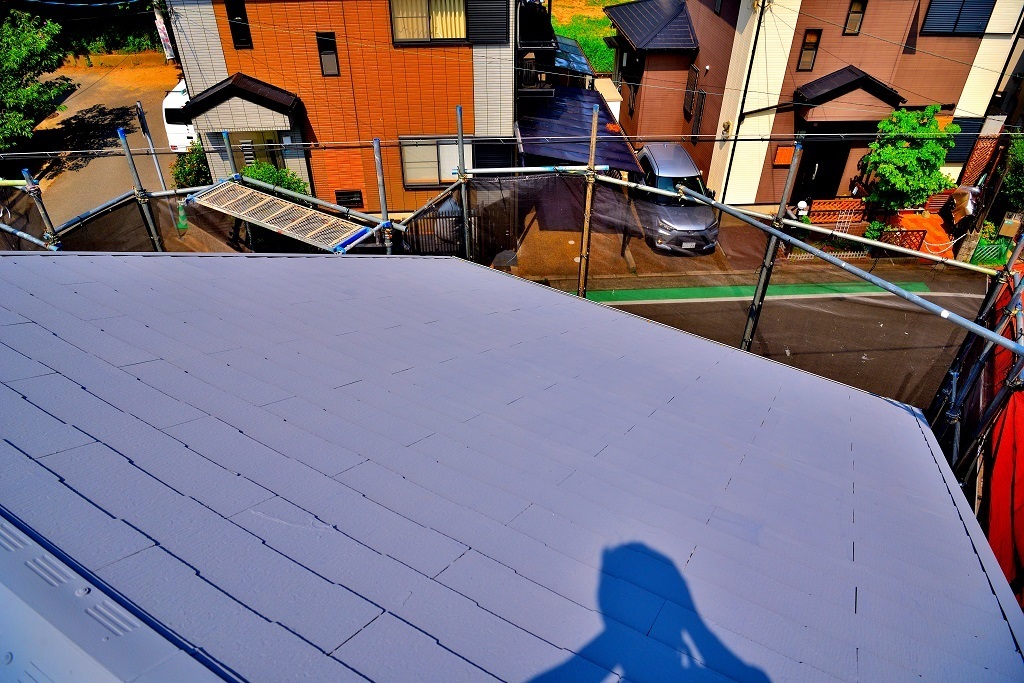

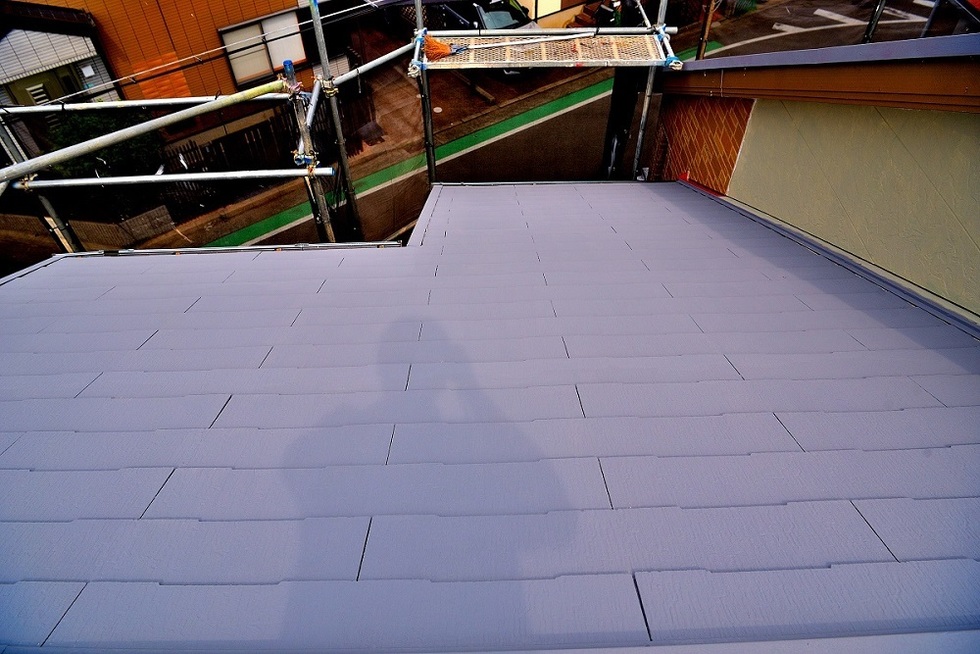

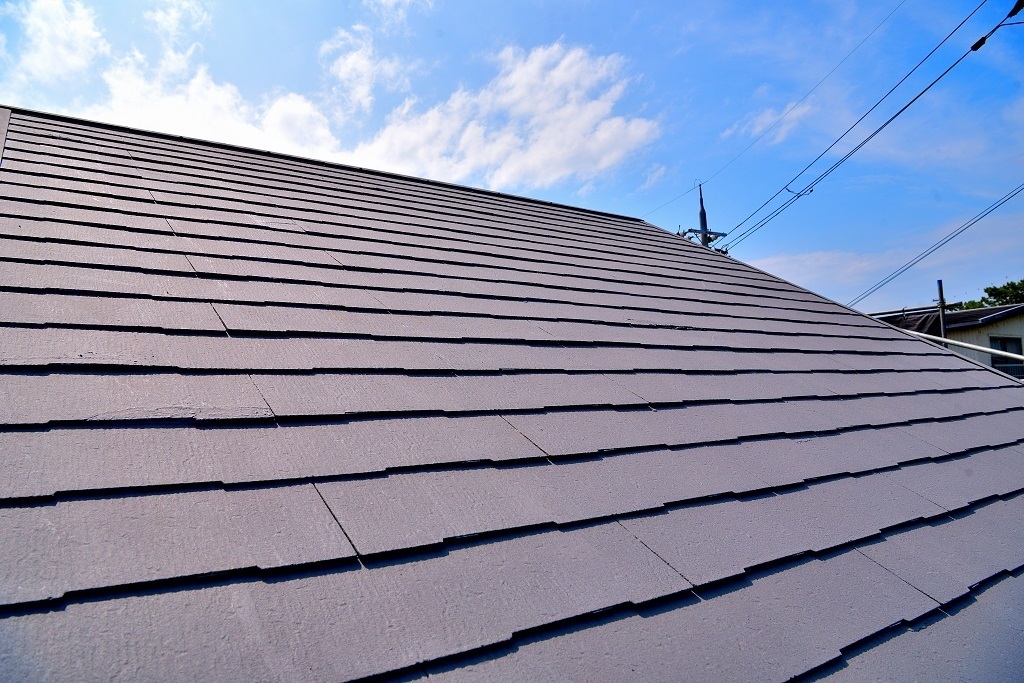

3回目のガイナ塗装後です。

ガイナは塗膜乾燥後特殊セラミックが約80％になる塗料で、この特殊セラミックが断熱性や遮熱性、耐候性を高めます。よりガイナの性能を実感して抱く為、ガイナを3回塗りで仕上げ、下塗りにはSK化研の「マイルドシーラーEPO」を吸い込みが止まるまで2回塗りし、屋根塗装は合計5回塗りで仕上げています。
